RTNS-11防腐防水双向拉绳开关跑偏控制器

RTNS-11防腐防水双向拉绳开关

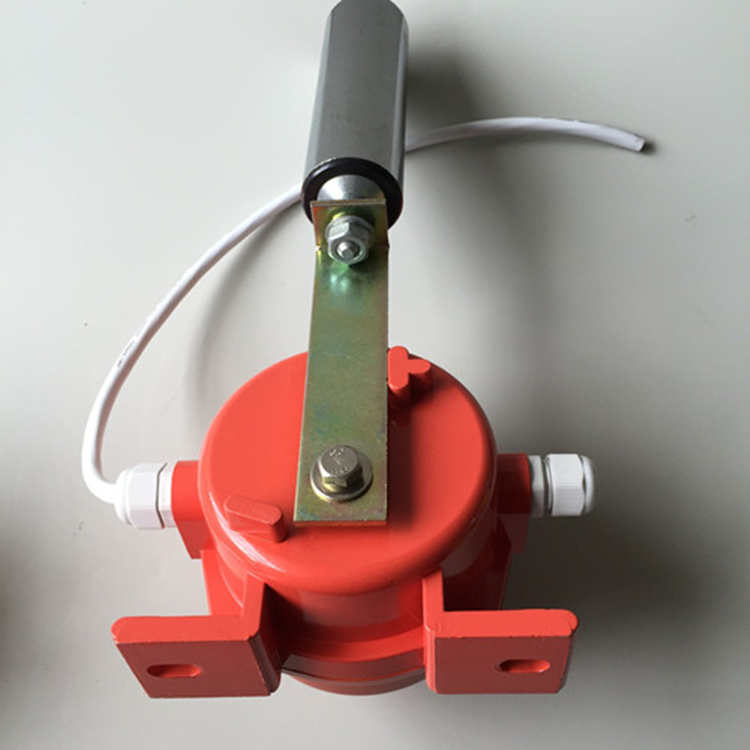

RNS-II型无触点双向拉绳开关属机电一体的新技术产品，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及传动机械出现故障时，能在设备任意位置停机。能及时的保护设备和人身、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，因此又可达到减员增效，集中控制，利于生产与调度的目的。
工作原理:
无触点双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出信号或迫使运行中的电动机立即停车（现场联锁）， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，保护人身及设备。

两级跑偏开关特点:
 1.普通拉绳开关属机械接点式拉绳开关，因受外界环境（如粉尘、水汽、腐蚀性气体等）影响而极易损坏机械接点的动、静触头。型无触点双向拉绳开关则是采用;无触点全封闭;新技术的新型产品，所谓;无触点全封闭;新技术主要是三方面内容：其一;无触点;是指一方面产品内部使用无触点式光电偶合器，由于无触点也就无磨损，故而寿命长。其二;全封闭;是指一方面在产品内部所使用无触点式光电偶合器本身是全封闭的，另一方面产品外壳进行密封处理，确保本产品完全密封、将粉尘、水气、腐蚀性气体等因素的影响降到zui低限度。其三本产品在机械结构方面进行了大胆、实用的改进，使机械转动部分的摩擦大为减少。
技术参数:
交流电压：220V&plun;15（电压范围：190V~250V）
负载电流：≤            绝缘电阻：>500MΩ
动作检测距离：≤10mm     输出信号：开关量信号
动作力：50&plun;10N           动作行程：50&plun;2mm
工作温度：-20℃~+70℃     工作湿度：93&plun;2
复位方式：手动复位        响应时间：<2mS
防护等级：IP66            产品重量：1.4Kg
RTNS-11防腐防水双向拉绳开关
DDP-LJ2两级跑偏开关，跑偏控制器
型号：DDP-LJ2,HFKPT1-12-30,两极跑偏开关，跑偏传感器
