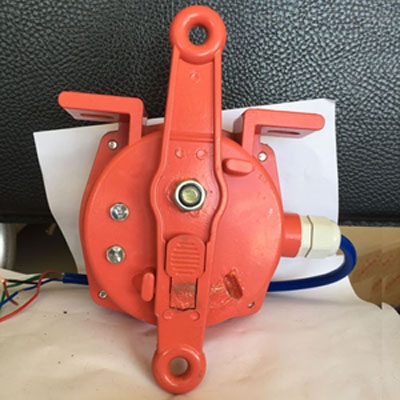

拉线开关FXK-1-3A双向平衡拉绳开关价格

双向拉绳开关又名双向拉线开关、皮带输送机急停设置、带式输送机保护装置。双向拉线开关FXK-1-3A是我厂销售的拉绳开关、所有型号均是自己进行生产、技术进行严格把关，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，确保每次出厂的都是良品。

山东卓信电气有限公司秉承以诚信求生存、以创新求发展、以市场为向导、以技术创新为主体、以管理促效益、以质量赢市场，以服务赢口碑的企业理念，携手与广大新老客户共赢美好明天。把客户的愿望变成现实。 大家有任何关于公司和产品的问题需要咨询，欢迎随时我。

拉线开关FXK-1-3A生产

技术参数

双向拉绳开关报价

双向拉绳开关应用范围：


常规皮带输送机


梭式输送机


裙边式给料输送机


斗式提升机


包装生产线


堆料/取料系统，起重机，挖掘机


轮船装卸系统


水平给料机


基本参数：


开关额定值：10A/500V。


锁定角度：20⪚；动作角度20⪚


拉力：3至8公斤。


具有手动和自动两种。


防护等级：IP67


结构特点：


拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端


通用的安装设计使拉线开关既可安装在输送机的纵梁顶部也可安装在其两侧

结构特征与工作原理：


拉绳开关开关采用回转式凸轮结构，当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出警示信号和停机信号。复位方式I型为自动复位，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

双向拉绳开关摘要：


随着煤矿生产规模的扩大和生产数字化程度的提高,对煤矿生产的要求也在不断提高,作为煤矿生产运输设备的胶带输送机,其可靠的运行显得非常重要。本文以矿用胶带输送机常见故障为研究对象,针对目前矿用胶带输送机保护种类不全、可靠性低等问题,结合单片机和传感器技术,对胶带输送机的保护系统进行了设计,研究胶带输送机打滑、超温、跑偏、堆煤、烟雾等常见故障的发生机理,设计可行的传感器检测方法,通过单片机对胶带输送机故障进行警示和控制胶带输送机停机及相关保护装置动作。

安装说明：

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

5、接线：拉绳开关出厂时配有长度1.2米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是停机信号。

CLW-R-SX双向拉绳开关

概述：

双向拉绳开关是用于胶带运输机现场紧急事故停机的一种保护装置。当紧急事故发生时，双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，在现场任意处启动拉绳开关，均可发出停机信号。

使用条件：

环境温度：-40℃～+80℃
相对湿度：不大于90
大气压力：80～110kpa
海拨高度不超过2000m
使用寿命：开关动作10万次
绝缘电压：ACl000V试验1分钟

技术指标：

触点容量：≤380V ≤
触点数量：两个常开 两个常闭
工作行程：15&plun;2mm
极限行程：20&plun;2mm
防护等级：IP65
重量：1.3kg
复位方式：手动复位
