不锈钢跑偏开关XT-GR-STKBW-220p跑偏控制器工厂直供

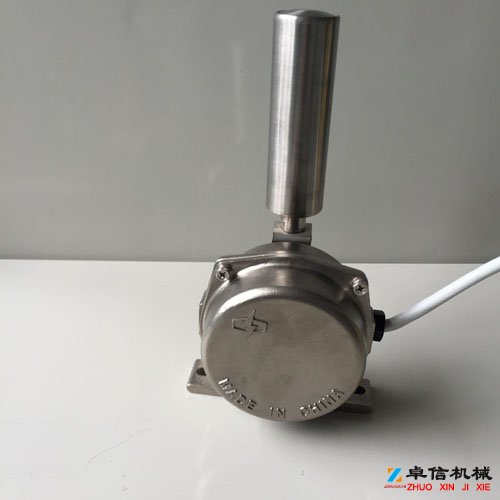

不锈钢跑偏开关XT-GR-ST

工作原理

跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12⪚），两级跑偏开关的*组触点动作，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，发出事故预告信号。

当发生严重跑偏事故时（30⪚），两级跑偏开关的第二组触点动作，可使输送机自动停车。

不锈钢跑偏开关XT-GR-ST是种高质量的跑偏开关，外壳抗压、防腐、防水是电厂输煤系统用的一款高质量跑偏开关，能及时的保护设备、避免事故扩大化，跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。，因此又可达到减员增效，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，集中控制，利于生产与调度的目的。

技术参数 ：
工作电压：24-220V-380V-450V
绝缘电阻：＞500MΩ
输出信号：无源开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90
重    量：4.5Kg
防护等级：IP67
复位方式：自动复位
响应时间：＜2Ms
控制触点容量：3A-
动作力：50&plun;10N
材质：316L不锈钢

安装：

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。
