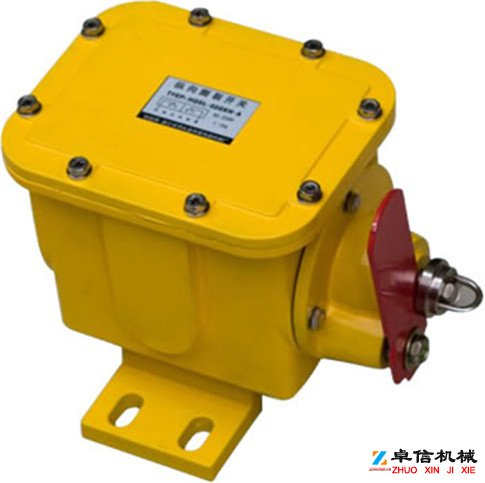

斗轮机用PLR50-2-G皮带纵向撕裂开关使用说明

斗轮机用PLR50-2-G皮带纵向撕裂开关是检测输送带纵向撕裂并的一种保护装置，用于在输送带出现撕裂、戳穿、交界处损坏或锐利物凸出皮带时，自动提供或紧急停机。

撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形成了一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时、即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出或关掉输送机。故障排除后将自销手炳往下按，使机内的凸轮轴复位待开机。

斗轮机用PLR50-2-G皮带纵向撕裂开关产品特点

 1、铸铝壳体防尘、防雨、适合室内外安装；
2、开关额定值为20A／125，250V或480VAC；
3、开关可根据需要接成常开或常闭形式；
4、只需用0.9kg作用力即可触发开关。

安装与调试

撕裂开关设置在受料段胶带下缓冲托辊之间。
1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶 带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索死，另一 端穿过对方撕裂开关支架中间的圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把 两条拦索扣在一起，但不能扣死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。

6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。

外形尺寸图

山东卓信电气有限公司生产发各类传感器产品规格达上万个规格：

Hall IC霍尔开关、霍尔元件、两级跑偏开关、双向拉绳开关、速度监测器、皮带打滑开关、阻旋料位、皮带纵向撕裂开关、矿用磁性井筒开关、倾斜开关，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，溜槽堵塞、声光器、限位开关、行程开关、电梯开关、电梯称重传感器，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，防爆电磁阀线圈、齿轮传感器、耐高温无源反馈传感器、冷热金属传感器、速度旋转监测传感器,速度传感器、接近传感器、光电传感器、无触点磁性开关、防爆磁性接近开关、皮带输送装置控制柜，等工控电器、接近开关、光电开关，磁性开关、拉绳开关、跑偏开关、打滑开关

买家必读：

收到货时，无论包装是否破损，务必当面检查物品是否完好及缺少，有任何问题，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，立即与我取得。

本公司承诺:诚信待人，我们是生产，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，做的是发生意，均以zui低出报价，结构特点 1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。 2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。 工作原理 当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。其计数值与预置数比较，判断胶带的带速，即:正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。，没有暴利。低价位,高品质。1年品质保证。

物流：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及公铁联运。

网上报价不准，发布的产品信息技术参数不详细、型号对应产品图片不一定正确、发货一律以产品型号为准，具体产品请致电咨询、以中实际报价为准。
卓信是我家，致富靠大家，欢迎订购卓信传感器，为感谢新老客户，量大更！赶快，轻松工作，效率高高！
