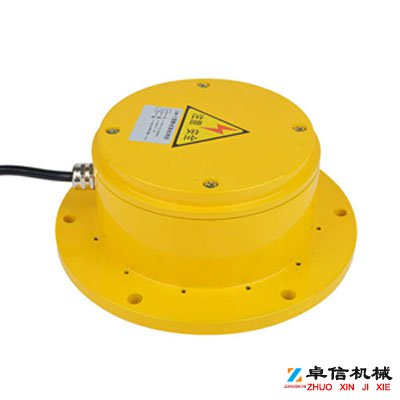

防堵塞开关HX235-A-2料流检测装置

产品说明：

堵料开关kongzhiqi是在吸收采用国外同类产品的先进技术及功能的基础上设计生产的物位控制仪表。它由传感器、电子测控单元和防护外壳组成，采用三端co-shieiD技术，彻底排除了传感器因挂料、温度、压力、介质密度等因素而引起的误动作，提高了产品的可靠性。可广泛应用于冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域的料位、液位的BAOJING和控制，并可与plc可编程kongzhiqi或Dcs集散控制系统配套使用，实现生产过程的自动控制和自动检测。

结构特点：

本jianqi采用侧压活动门结构，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，优选地，所述溜槽保护装置还包括与所述电感式接近开关电气相 连的检测电路。优选地，在所述检测电路上设有一中间继电器。本实用新型的另一个目的是提供一种包含溜槽堵塞保护装置的 溜槽，其中，所述溜槽堵塞保护装置包括设在溜槽表面的开口，对应 于所述开口且枢接至溜槽表面的挡板，设在所述溜槽表面的电感式接 近开关，设在所述挡板且与所述电感式接近开关对应的金属感应件， 以及所述溜槽堵塞保护装置设在溜槽的中上部位置。本实用新型的堵塞保护装置采用了电感式接近开关，因此可以不 与物料直接接触，避免了传统堵料开关因冲击、震动等原因损坏的情 况，并且，其动作灵敏、不需要长时间运转，所以使得产品寿命相对 较长。，故障排除后，压重块的压力使活动门自动复位

机内选用进口行程开关，动作灵敏，可靠性高

外形小巧便于安装，详细尺寸请参照下图

可带延时控制

技术参数：

使用环境条件

环境温度：-20℃-+40℃

相对温度不大于百分之85

动作角度：5°

极限角度：10°

触点数量：1个常开，1个常闭

可根据客户需求定制

触点容量：24-380V AC/DC

电流I：5安

可靠性：＞1000000

防护等级：IP65

重量：5KG

安装与使用：

安装在不受物料直接冲击的溜槽垂直侧壁上

产品可分为I型、II型两种，安装高度根据用户需要而定，一般安装于溜槽底部向上三分之二高度为宜；

本机也可用四个分两组使用，溜槽堵塞开关安装要领及主要事项，本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。本系列溜槽堵塞开关也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测，用于振打装置发出信号，当溜槽发生堵塞时，振打装置接收到信号后，并开始振打，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，另一组安装底部三分之二处，作为重度堵塞jianqi，发生堵塞时输出停机信号。
