防爆磁性开关KG1010G-2-22说明

防爆磁性开关KG1010G-2-22生产-山东卓信自动化

工作原理

具有熔点高，耐磨损的特性。把干簧管和磁钢密封于壳体内部，能够防止撞击，有很强的抗干扰能力。小磁钢的磁性不足以使干簧管内的弹片相互吸引，开关保持常开状态。

当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢离开时，由于开关内的磁钢同时被磁化，而使干簧管的状态一直保持。当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降低，使干簧管弹片由于弹性而弹开，接点也随之断开。矿用接近开关与磁钢配合使用，磁钢直接安装在被检测运动物体上，磁钢往返经过开关时驱动开关工作，同一运动轨迹上几个检测点开关只需一块磁钢。

防爆磁性接近开关KSC1010G-1/220 工作电压36V、110V、220V，具有熔点高、耐磨损的特性，把干簧管和磁钢密封于壳体内部，能够防止撞击，有很强的抗干扰能力，小磁钢的磁性不足以使干簧管内的弹片相互吸引，开关保持常开状态。山东卓信电气有限公司直销 KSC1010G-1/220防爆磁性接近开关【带记忆式】。

技术参数：

1、技术指标

(1)接近开关的输出信号：接点导通时电压降应不大于0.5V(灌入电流1A)；接点断开时，输出电阻应不小于100KΩ(施加电压直流12V为例)；

(2)接点形式：常开、常闭、常开+常闭；

(3)动作点距离：不小于120mm；（120-150）

(4)磁钢尺寸：290mm×77mm×48mm；

(5)磁钢磁感应强度：1900GS～3500GS；

(6)触点容量：12V、24V、36V、110V、127V、220V/1A (阻性负载）

2、使用环境条件

a) 周围环境温度:-25～+70℃；

b) 海拔不超过2000米；

c) 周围环境温度为25℃时，zui大相对湿度95&plun;5；

) 煤矿井下有甲烷、煤尘，但无破坏绝缘层的腐蚀性气体场合及强磁场的工作环境。

开关型号

zui高电压

zui大
电流

触点形式

触点形式说明

原开关型号

G型防爆磁性接近开关

KSC1010G-1/220

220V

1A

1-12

1：常开式、2：常闭式、3：一常开一常闭

KG1010G-1-12

2-12

KG1010G-2-12

4-12

KG1010G-4-12

KSC1010G-1/220

220V

1A

1-22

4：方向记忆式、5：一常开一常闭转换记忆式、-12：单组220伏、-22：双组220伏

KG1010G-1-22

2-22

KG1010G-2-22

3-22

KG1010G-3-22

4-22

KG1010G-4-22

5-22

KG1010G-5-22

G型防爆磁性接近开关

KSC1010G-1/220

36V

100mA

1-13

1：常开式、2：常闭式、3：一常开一常闭

KG1010G-1-13

2-13

KG1010G-2-13

4-13

KG1010G-4-13

KSC1010G-1/220

36V

100mA

1-22

4：方向记忆式、5：一常开一常闭转换记忆式、-12：单组36伏、-22：双组36伏

KG1010G-1-23

2-22

KG1010G-2-23

3-22

KG1010G-3-23

4-22

KG1010G-4-23

5-22

KG1010G-5-23

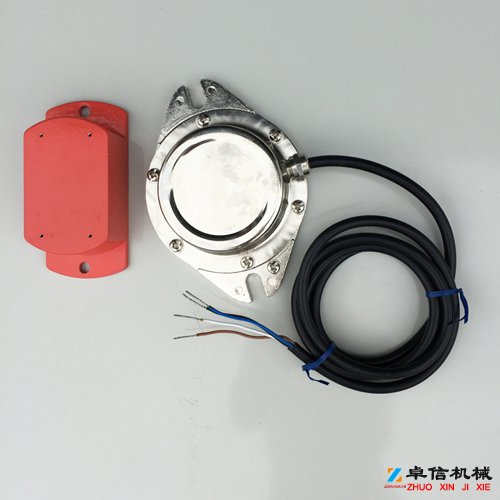

防爆磁性接近开关KSC1010G-1/220和磁钢配套使用，把需要感应的物体和小磁钢装在一起，能够防止撞击，有很强的抗干扰能力。

防爆磁性接近开关

KSC1010G-1/220

KG1010G-1-12、KG1010G-2-12、

KG1010G-3-12、KG1010G-4-12、

KG1010G-1-22、KG1010G-2-22、

KG1010G-3-22、KG1010G-4-22、

KG1010G-5-22

KG1010G-1-13、KG1010G-2-13、

KG1010G-3-13、KG1010G-4-13、

KG1010G-1-23、KG1010G-2-23、

KG1010G-3-23、KG1010G-4-23、

KG1010G-5-23 KSC1010G-1-12、
