产品名称：输送带保护装置JHLS-I双向拉绳开关

产品型号：JHLS-I

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-10-13

已获点击：24

详细说明

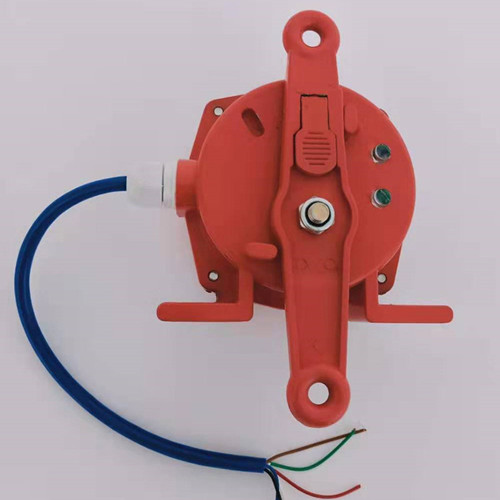

输送带保护装置JHLS-I双向拉绳开关

型号：JHLS-I、JHLS-II，HFKLT2-2

产品名称：双向拉绳开关，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，皮带输送机保护装置

一、概述
JHLS-I双向拉绳开关是用于带式输送机输料现场发生事故时紧急停机的保护开关。在输送机两侧沿线任意位置均可启动开关发出停机信号，防止事故发生。
本机防护性能好，使用安全可靠，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，在冶金、电力、煤炭、化工、建材等行业以及港口等得到了广泛的应用。
隔爆型双向拉绳开关适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。

二、技术参数
1.环境温度 -20℃～60℃
2.相对湿度 ≤95%
3.大气压力 80～106MPa
4.输出接点 两常开两常闭两组接点
5.接点容量 AC250V 15A AC500V 10A (阻性负载)
6.绝缘电阻 100MΩ
7.耐 压 1000V AC、50/60Hz、1min
8.动作角度

9.动作拉力 90N～180N
10.防护等级 IP67
11.寿 命 10万次

三、工作原理
当输送机现场发生事故时，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，可在沿线任意位置拉动系在转臂上的钢丝绳，转臂带动机内凸轮旋转，从而驱动行程开关换位，发出停机信号。
Ⅰ型机启动后转臂可自动复位。

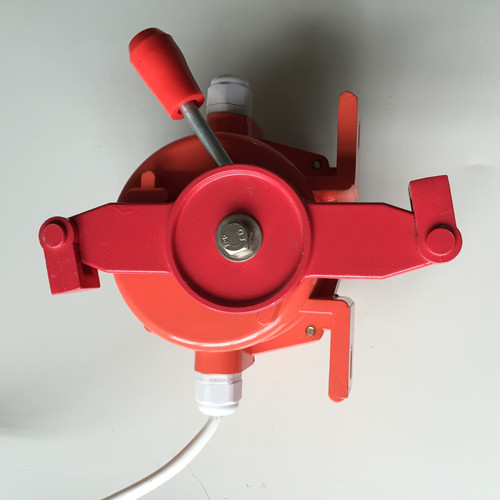

Ⅱ型机的转臂上有一个定位杆，开关启动后即被锁定，按动旋钮定位杆旋起转臂方可复位。
四、安装与接线
1.在输送机沿线人行过道两侧安装。应便于启动且不影响其他操作。
2.每25～35m安装一台。中间选用φ4钢丝绳或覆塑钢丝绳连接。为减轻绳重，间隔3米加一托环支撑，防止绳自重影响开关启动。
3.机头、机尾各安装一只紧线器用于连接钢丝绳，并可调节钢丝绳的松紧度。
4.钢丝绳连接后松紧适度，应保证启动后能可靠复位。

五.购货须知
我公司配作安装支架、钢丝绳，托环，扎头和紧线器等配件，可配套定购。

双向拉绳开关型号

YHLS-L、FKLT2-Z

JHLS-I、JHLS-II、

JLK3-S、LLP1-Z

LLP2-2、LLP2-3

KLT2-3、HFKLT2-3

JHLS-1、JHLS-2

LLP3-S、JLK2-S

JHLS-I双向拉绳开关， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，输送带保护装置
