产品名称：手动复位式拉绳开关HSBG-V3931ABX

产品型号：HSBG-V3931ABX

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-10-15

已获点击：31

详细说明

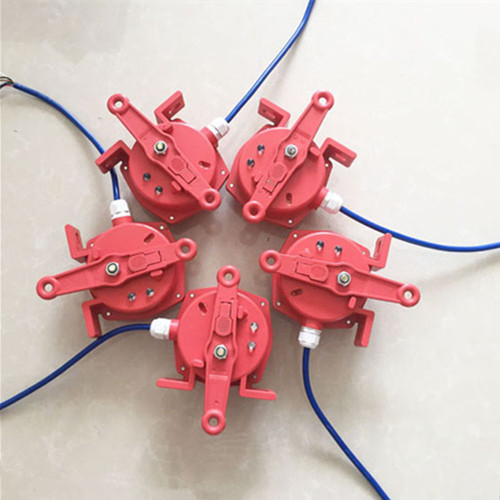

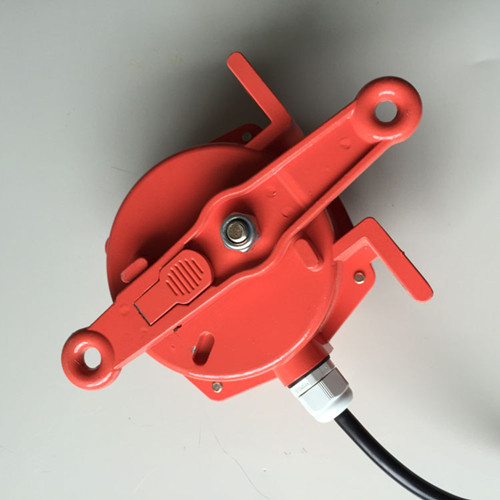

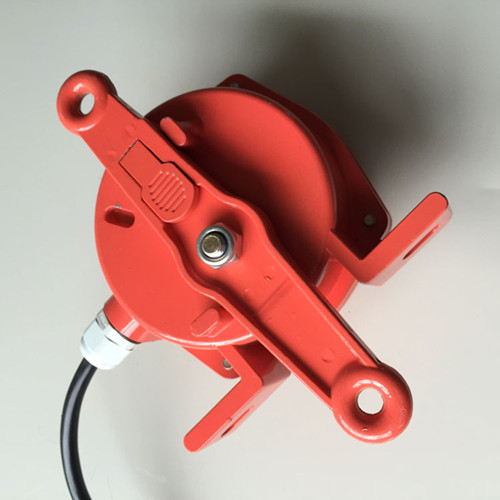

手动复位式拉绳开关HSBG-V3931ABX

本产品用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。

手动复位式拉绳开关HSBG-V3931ABX-II接线使用：先切断总电源，接着要用三用表测出火线，开关一定是要装在火线的一端。将火线在适合的地方剪断，便有两个接头了，拉线开关也有两个接头 ，将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上，在连接好的接头将过长的金属丝剪掉，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，以防两条金属丝碰撞短路。旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。拉线开关的塑料外壳侧面也有一个洞， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，便可以了。然后旋好拉线开关的盖子，防止触电。

手动复位式拉绳开关HSBG-V3931ABX使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

拉绳开关型号

JX-I、JX-I/2

JXW-II、YG13-850-II

JXW-II/2、BLLS-1

BLLS-2、BLLS-I

HQL-996ZSD/LHH 、LSKG-T1

LSKG-T2、YG11-820-II

SAT8-1BXLS-3910、JLK3S-100

结构特征与工作原理：

本开关采用回转式凸轮结构。当拉杆手回转时， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式拉绳开关I型为自动复位，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，拉杆解除拉力后，凸轮结构自动复位到原始状态。拉绳开关II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
