产品型号：HFKLT2-Ⅱ
发布时间：2019-09-26
已获点击：25
详细说明

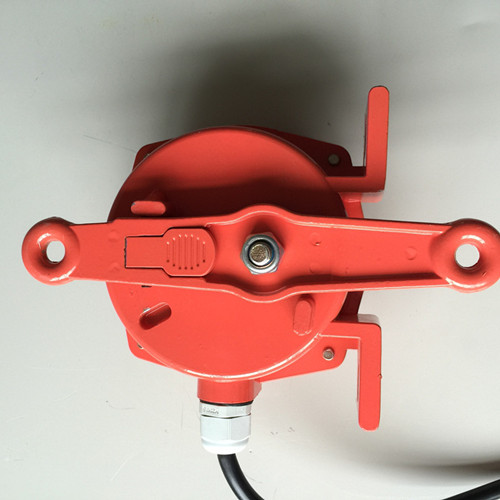

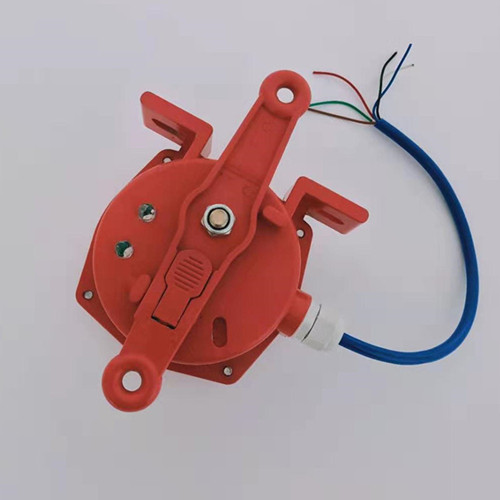

双向拉绳开关HFKLT2-Ⅱ
一、主要用途及适用范围：
HFKLT2-II双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。特别适合在沿海及恶劣环境下使用。
二、主要技术参数：
产品型号 HFKLT2-Ⅱ
开关触点数量 1常开、1常闭独立接点
触点容量 AC 220V 380V ≤5A
复位方式 I：自动复位 II：手动复位
工作环境 相对湿度：≤90％（25℃） 工作温度：-30～+40℃
外壳材料 压铸铝
防护等级 IP67
三. 结构特点:
1. 本产品采用铝合金铸造壳体、强度高、重量轻。
2. 外壳防护等级达到IP65,可在恶劣环境下长期工作。
3. 本产品动作灵敏、稳定性高、性能可靠.
工作原理
当胶带运输机现场发生紧急事故时,可拉动系于摆臂上的钢丝绳, 使摆臂旋转而带动机内凸轮并感应微动开关,发出停机信号。
四、安装调整
本产品一般安装在胶带运输机沿线两线机架上,详情参加图3。
1. 将拉绳开关固定在支架上。
2. 两机之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。
3. 为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作.
五、产品安装使用注意事项
1.产品外壳设有接地端子,用户在安装使用时必须可靠接地。
2.安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3.产品的维修必须在安全场所进行,或当现场确认无可燃性粉尘存在时方可进行。
4.本拉绳开关外壳必须保持清洁,粉尘堆积厚度不大于3mm。
HFKLT2-II双向拉绳开关
打滑开关 常用电料HDJY 220VAC
阻旋式料位开关SE151BGMB0300
打滑开关型号:60-23P 220V 3A
打滑欠速开关DHJY-II 220VAC
防爆欠速开关N110-G18Y1X
欠速开关NI10-G18-AZ3X 250VAC
防堵开关TILT SWITCH20-39
，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。
