产品名称：输煤系统拉绳开关DML-K436500ZH

产品型号：DML-K436500ZH

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-09-28

已获点击：25

详细说明

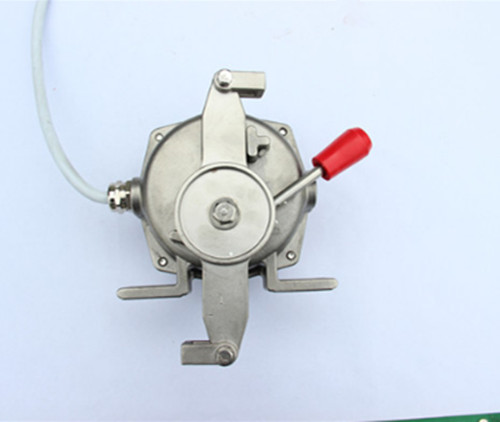

输煤系统拉绳开关DML-K436500ZH

双向拉绳开关是一种胶带运输机现场紧急事故停机的保护装置。广泛应用于冶金、煤炭，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，水泥，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。

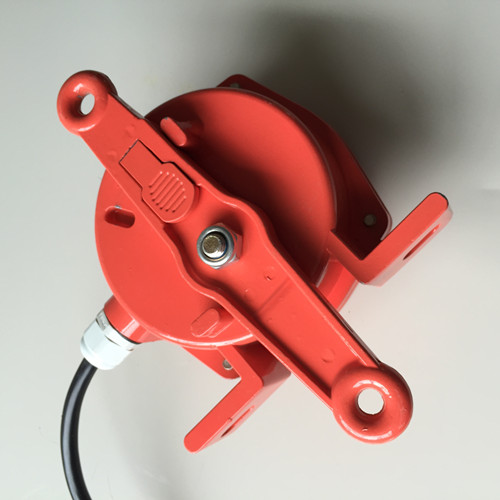

输煤系统拉绳开关DML-K436500ZH

结构特点：
1.本产品采用铝合金铸造壳体、强度高、重量轻。
2.外壳防护等级达到IP65，可在恶劣环境下长期工作。
3.本产品动作灵敏、稳定性高、性能可靠。

主要技术指标

产品型号       DML-K436500ZH

动作角度       30°

极限角度       75°

动作力（kg）   10

触点数量     1常开1常闭

触点容量     AC380V 5A

复位方式     自动/手动

可靠性       >10^6万次   >10^6万次

防护等级     IP65           IP65

使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

结构特征与工作原理：

本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式拉绳开关I型为自动复位，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，拉杆解除拉力后，凸轮结构自动复位到原始状态。拉绳开关II型为手工复位，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
