产品名称：安全拉线开关EN20

产品型号：EN20

所属类别：双向拉绳开关 > 拉线开关

发布时间：2019-08-15

已获点击：45

详细说明

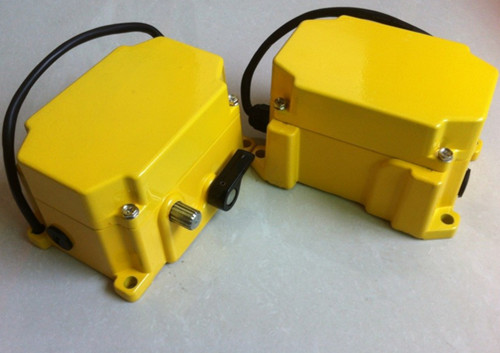

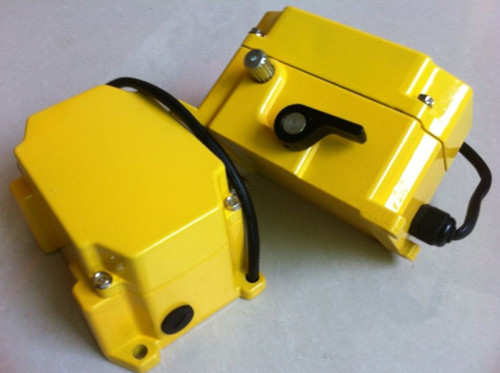

安全拉线开关EN20

拉绳开关又拉线开关作用于带式输送机现场需要停机时，通过开关动作使输送机停机。双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的厂矿。

该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，实现对胶带机及人身安全的保护，它分手动型和自动型，手动型动作后自销，并有警示牌显示，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，须手动复位。自动型自动复位，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，当紧急事故发生时任意拉动拉绳传感气即可停机。

参数：电压：24V-48V-220V-380V-480V,

电流可选：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉绳开关分为手动复位和自动复位两种。

安全拉线开关EN20 事故开关

适用范围
适用于以下设备的紧急或正常关机
常规皮带输送机
梭式输送机
裙边式给料输送机
斗式提升机
包装生产线
堆料／取料系统，起重机，挖掘机
轮船装卸系统

水平给料机

双向拉绳开关基本参数：

防护等级： IP67

壳体材料： 铝合金表面精工烤漆

传动杆材质：不锈钢

缆绳所需张力： 49±10N（5±1kgf）

接点数：2

接点容量：250V AC380V 5A

接线口：6~12mm电缆

适用温度：  -20℃~+60℃

使用寿命：50万次

复位方式 ：自动复位/手动复位
