产品名称：双向拉绳开关3ELS-LZ

产品型号：3ELS-LZ

所属类别：双向拉绳开关 > 防爆双向拉绳开关

发布时间：2019-09-09

已获点击：43

详细说明

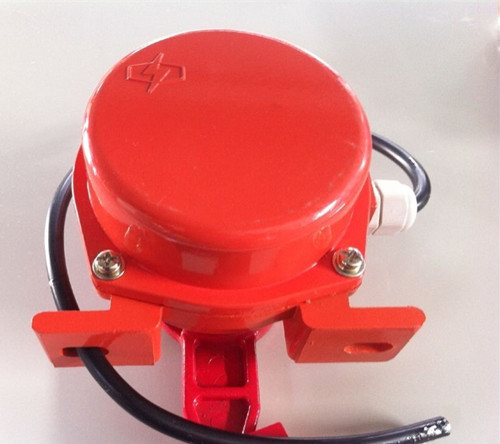

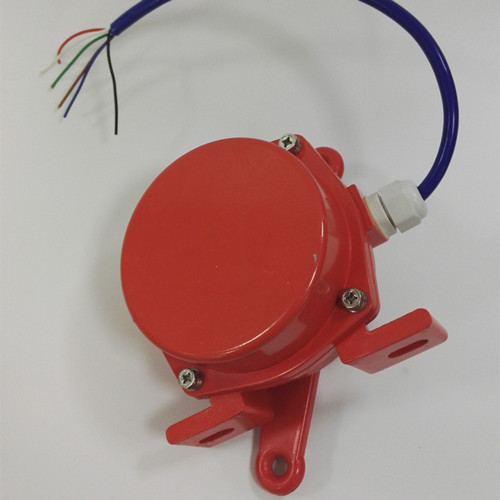

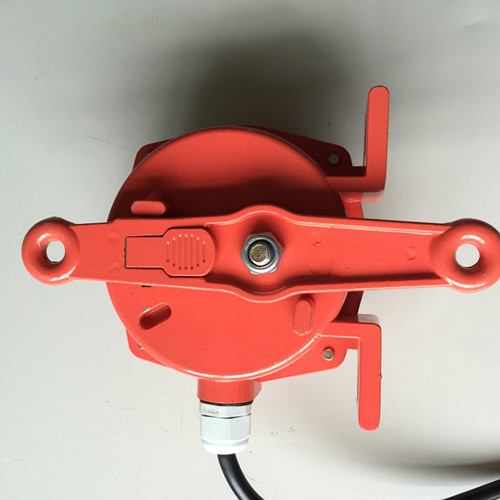

双向拉绳开关3ELS-LZ

双向拉绳开关是一种开关型传感器,它即有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货

技术参数

1、环境温度：-30℃~ 60℃ 湿度：不大于85%

2、触点数量：一开一闭可根据客户需要增加二开二闭容量：AC 380V/5A

3、复位方式：手动复位,自动复位

4、动作力：10Kg    重量：2.8Kg

5、极限角度：30°  可靠性：>106次

工作原理：

本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，Z型采用自动复位，S型采用手动复位。

双向拉绳开关3ELS-LZ安装及接线

1、安装：

根据简图，自制一安装板，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，用M12×30的螺栓将开关固定在安装板上，

然后把安装板随同本开关装置固定在胶带机两侧，其位置满足以下要求：

（1）一般把开关安装在输送机机架上，使该装置低于胶带水平位置，以操作方便为宜：

（2）把拉绳（￠4mm覆塑钢丝绳）分别系在开关转臂拉环孔上，两只开关间隔距离小于40m为宜，两端拉绳要平行于胶带机沿线布置，并在间隔3—4m左右处安装吊环起支撑作用，以减少其挠度。

2、接线：

（1）Z型拉绳开关接线说明

 把后盖打开，可见开关接线栓。如有引出电缆，用户就不必打开后盖，可直接和开关的引出电缆线相接，接线时，可用万用表检验出常开、常闭触点，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，以防错误，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，接好后用防水胶带绝缘并套好绝缘护套。

（2）S型拉绳开关接线与Z型相同。

注意事项：

1、接线联接可靠，绝缘密封。

2、拉绳开关安装完毕后，两侧拉绳松紧适宜， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，挠度小，拉拉绳后，开关能可靠复位。

双向拉绳开关HQL-9296LB/T双向手动复位

跑偏开关HQP-FN986D/LH

倾斜开关PLR30M-G-8

倾斜开关PLR-32不锈钢

RES-7007L带灯拉绳开关

撕裂开关EN50-B-800-30°

撕裂开关EN90-B-1000-30°

矿用本安型霍尔传感器GH-24

矿用本安型接近开关KGH-24

PWG-12-30两级跑偏开关
