产品名称：BX5700B自动复位型双向拉绳开关

产品型号：BX5700B

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-07-19

已获点击：35

详细说明

BX5700B自动复位型双向拉绳开关哪里有

BX5700B自动复位型双向拉绳开关技术参数

BX5700B自动复位型双向拉绳开关技术参数：

● 防护等级：    IP67

● 缆绳所需张力：  49±10N(5±1kgf)

● 接  点  数：   2（1a+1b）

● 接点容量： 250V AC 5A

● 接  线  口： 6~12mm电缆

● 适用温度：  -20℃~+60℃

安装和调整：

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便：

1、将拉绳开关固定在安装支架上。
2、一台开关两侧的钢丝绳距离均为30m左右，采用直径为Φ3的涂塑钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关复位的影响，每隔2.5m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定) ，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，在不影响正常使用下用紧线器将两侧拉绳张紧，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，并确保两侧张力均衡。

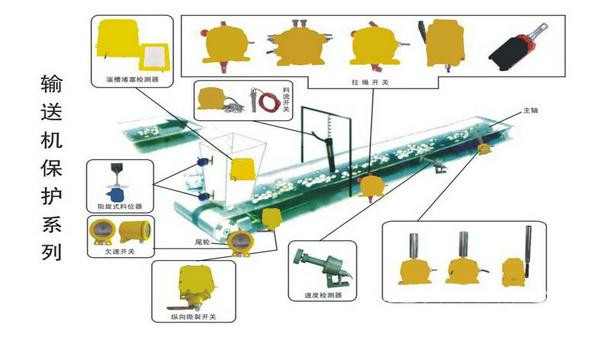

安装示意图如下：

BX5700B双向拉绳开关适用范围：

用于皮带输送机发生事故时，能紧急停止输送机的一种开关。当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。 广泛用于煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种皮带输送设备。

BX5700B双向拉绳开关特性：

● 触发后自动复位，操作简单

● 双轴承传动结构

● 防护等级高达IP67(根据GB4208-93)，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，能完全防止粉尘和流水的侵蚀

● 电气寿命50万次（微动开关） 、

● 机械寿命2000万次

双向拉绳开关安装于皮带输送机的两侧，用红色覆塑钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线 任意处拉动钢丝绳，钢丝绳拉动控制杆旋转，通过传动轴使精密凸轮发生位移，驱动微动开关切断控制回路，输送机停止运行。 本开关采用国际领先的双轴承结构设计，避免拉绳开关动作时传动轴直接摩擦壳体或铜套，出现密封不严或卡死的情况。
传动轴采用SUS304不锈钢材质，抗腐蚀能力更强。 本开关有设计新颖、稳定可靠、防护等级高、长寿命等特点。
