产品名称：卓信电气双向拉绳开关HQLS-LXB-T1

产品型号：HQLS-LXB-T1

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-07-24

已获点击：38

详细说明

卓信电气双向拉绳开关HQLS-LXB-T1

山东卓信传感科技有限公司专业生产和皮带输送系列保护装置：拉绳开关，跑偏开关，打滑开关，撕裂开关，溜槽堵塞开关等等，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，广泛应用于各大电厂，钢厂，煤矿，码头等系列带式输送系列保护装置。

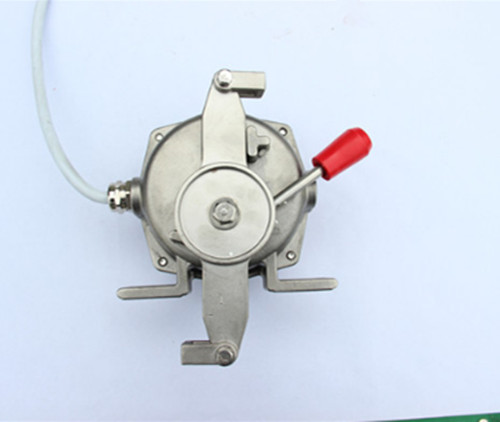

卓信电气双向拉绳开关HQLS-LXB-T1

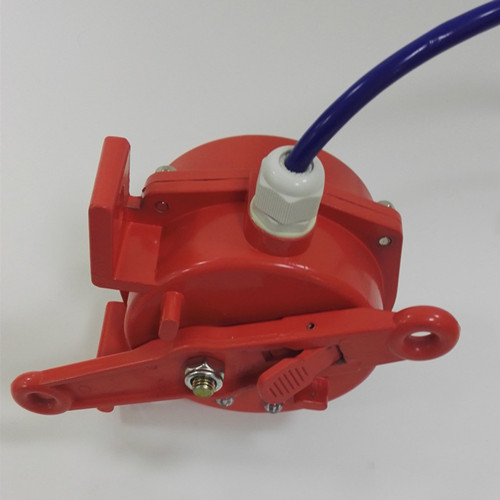

HQLS-LXB-T1手动复位拉绳开关

拉绳开关工作原理

双向拉绳开关分I型和II型两种型号，I型动作后自动复位。II型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需停机，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机两组信号，达到预防和控制设备及操作员安全的目的。

主要组成部分

双向拉绳开关主要是由拉杆凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，使得输送机快速的停止运行。

拉绳开关型号

ZGLS-II、SFDL-S

SFDL-Z、YHL-2

JYB/KS-1、WHKL-II

WHKL-I、YBLX-KLT2-1

YBLX-KLT2-2、YSLS-1

YBLX-KLT2-II、BLKT2-II

适用范围

适用于以下设备的紧急或正常关机
常规皮带输送机
梭式输送机
裙边式给料输送机
斗式提升机
包装生产线
堆料／取料系统，起重机，挖掘机
轮船装卸系统
