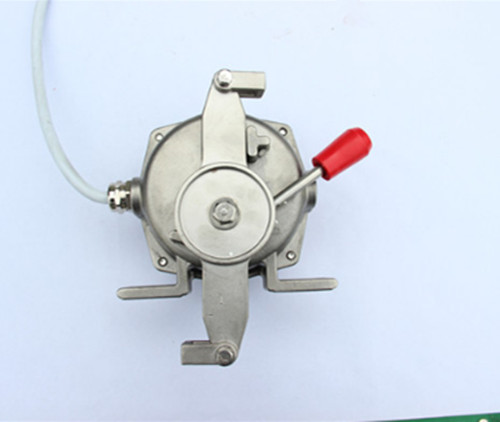

产品名称：耐腐蚀拉线开关EBPW-20B-S

产品型号：EBPW-20B-S

所属类别：双向拉绳开关 > 拉线开关

发布时间：2019-05-29

已获点击：72

详细说明

耐腐蚀拉线开关EBPW-20B-S，全不锈钢拉绳开关，强度高，确保永不生锈，IP67的防护等级以及整机良好的密封性能，可在浸水状态下正常工作。本机用于胶带运输机发生事故时紧急停车。

结构特点

本机采用不锈钢材料精密压铸壳体，强度高，份量重，外壳防护等级达IP67，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，可以在恶劣环境中长期工作，机内采用进口微动开关，触点容量大，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，动作灵敏，可靠，可实现一次投入，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，终身受益，减少维护强度。

技术参数

使用环境条件：

环境温度：-30℃~+75℃

相对湿度：不大于85%

动作角度：30

极限角度：76

动作力：10kg

触点数量：常开1（2）常闭1（2）

触点容量：手动复位 自动复位

可靠性：10^6

重量：3.3kg

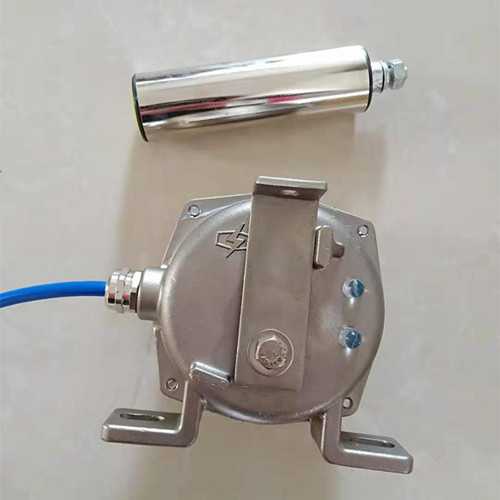

耐腐蚀拉线开关EBPW-20B-S 耐腐蚀跑偏开关工作原理

当运行中的胶带发生偏离或扭曲时，胶带边缘带动立辊旋转并挤压辊使之偏移，如偏移大于一级动作角度时，输出一组告警信号；若继续偏移大于二级动作角度时，则输出另一组停机信号。一级天关轮换信号可接入跑偏自动纠偏调整装置，用于校正胶带的偏离和扭曲；二级开关转换信号用来控制胶带机运行，起到保护胶带边缘作用。胶带机恢复正常运行后，立辊自动复位。

使用环境与使用安装：

本机适宜在环境温度-25℃～+55℃，相对湿度不大于85%环境下保持正常工作。 可在酸、碱、盐性区域工作，开关应对称平衡安装在皮带机架两侧的固定支架上，立辊轴上与胶带平面相垂，立辊与胶带边缘距离为L=50-100mm较适宜，胶带位于立辊下端1/3处，每100米胶带可安装跑偏开关3对（6台）。

本机选用优质不锈钢材质精密压铸而成，强度高，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，确保永不生锈，IP67的防护等级以及整机良好的密封性能，可在浸水状态下正常工作。其内部接点选用日本欧姆龙公司生产的微动开关，触点容量大，可直接控制较大容量的交流接触器，具备两常开和两常闭输出。
