产品名称：防爆双向拉绳开关SAT8-1BXLS-II

产品型号：SAT8-1BXLS-II

所属类别：双向拉绳开关 > 防爆双向拉绳开关

发布时间：2019-06-20

已获点击：60

详细说明

防爆双向拉绳开关SAT8-1BXLS-II 现货供应

防爆双向拉绳开关SAT8-1BXLS-II用于胶带运输机现场。当发生紧急事故时，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。

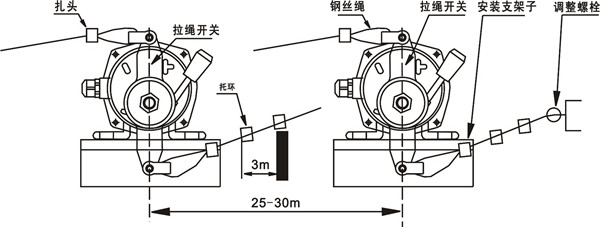

安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

双向拉绳开关使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

拉绳开关型号

SAT8-1BXLS-3880、SAT8-1BXLS-3910

SAT8-1BXLS-II、YG13-850-2

工作原理

双向拉绳开关分I型和II型两种型号，I型动作后自动复位。II型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需停机， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机两组信号，达到预防和控制设备及操作员安全的目的。

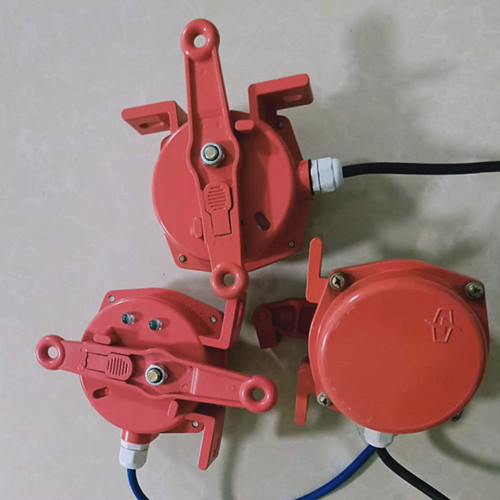

防爆双向拉绳开关SAT8-1BXLS-II

主要组成部分

双向拉绳开关主要是由拉杆凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。
