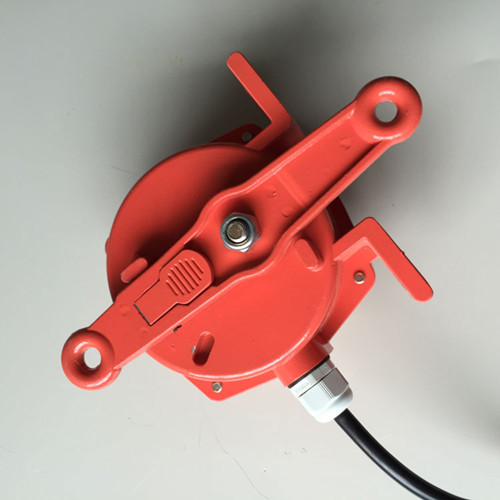

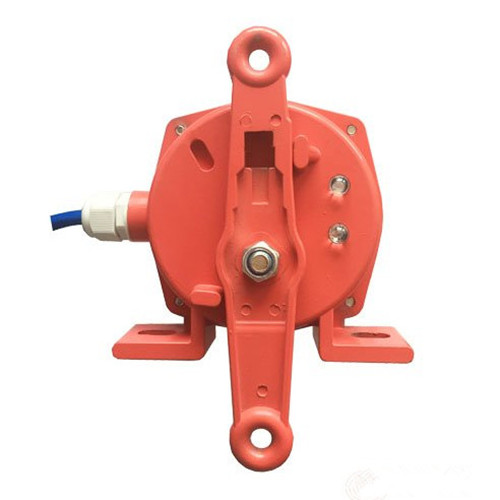

产品名称：拉绳开关TYSLY2-2安装接线图

产品型号：TYSLY2-2

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-05-02

已获点击：62

详细说明

拉绳开关TYSLY2-2安装接线图

双向拉绳开关TYSLY2-2在使用过程中可以有效的保障意外事故的发生，如果遇到紧急事故发生时，拉动拉绳开关，发出停机信号，这样可以实现对人身及设备的有效保护作用。双向拉绳开关又被俗称为紧急停机开关，它既有行程开关、微动开关等特性，又具有传感性能、动作可靠、频率响应快、性能稳定、抗干忧能力强、使用寿命长、防震、防水、耐腐蚀等优势。在我们的日常生活中被广泛的使用，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，下面就是小编对于双向拉绳开关TYSLY2-2的具体介绍。

拉绳开关-介绍

双向拉绳开关可以分为手动复位和自动复位两种，但都需要达到国家规定IP等级。拉绳开关的自动复位指的就是在双向拉绳开关动作后能自动回到初始位置，但在复位过程中也有可能会造成一定的误差。手动复位相对来说比较的准确，指的就是动作后有自锁装置能保持在操作位置上，需要人工进行手动操作复位手柄可使双向拉绳开关返回初始位置。拉绳开关是工业操作中带式输送机必备的安全保护装置，双向拉绳开关可以有效的防止事故扩大从而带来更大的损失。

拉绳开关-原理

双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

拉绳开关-安装

双向拉绳开关在安装时应安置于输送机两边具有检修通道的地方，安装位置要确保检修人员在紧急情况下可以快速方便的进行操作，首先将双向拉绳开关固定在机架上。同侧的两台双向拉绳开关之间距离为50m左右，zui好是采用直径为Φ4的钢丝绳连接，调整期松紧度。为减小钢丝绳自重对双向拉绳开关启动造成影响，在机架上每隔3m安装一个托环，从而支撑钢丝绳。钢丝绳的另一端系在拉簧上一定要采用绳扣进行固定， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，在不影响双向拉绳开关正常使用的情况下用紧线器将两侧拉绳张紧，确保张力均衡。

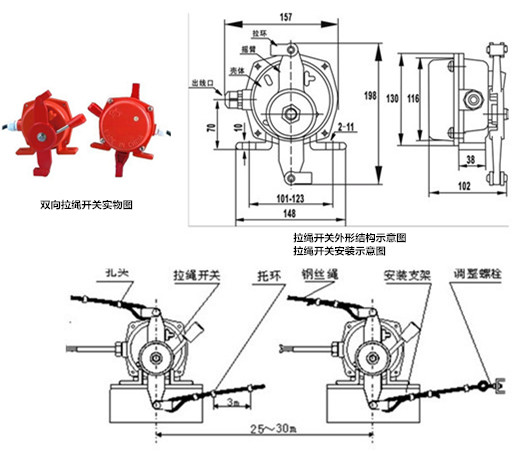

拉绳开关安装接线图

接线：

（1）拉绳开关接线说明

 把后盖打开，可见开关接线栓。如有引出电缆，用户就不必打开后盖，可直接和开关的引出电缆线相接，接线时，可用万用表检验出常开、常闭触点，以防错误，接好后用防水胶带绝缘并套好绝缘护套。

（2）注意事项：

1、接线联接可靠，绝缘密封。

2、拉绳开关安装完毕后，两侧拉绳松紧适宜，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，挠度小，拉拉绳后，开关能可靠复位。
