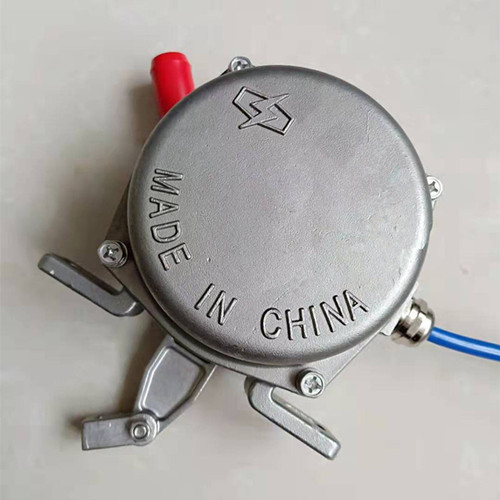

产品名称：皮带拉绳开关XTD-LS-A

产品型号：XTD-LS-A

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-05-07

已获点击：73

详细说明

皮带拉绳开关XTD-LS-A IP67

双向拉绳开关用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。

皮带拉绳开关XTD-LS-A接线使用：先切断总电源，接着要用三用表测出火线，开关一定是要装在火线的一端。将火线在适合的地方剪断，便有两个接头了，拉线开关也有两个接头 ，将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，打结，将打结后过长的拉线修短，便可以了。然后旋好拉线开关的盖子，防止触电。

皮带拉绳开关XTD-LS-A适用范围
适用于以下设备的紧急或正常关机
常规皮带输送机
梭式输送机
裙边式给料输送机
斗式提升机
包装生产线
堆料／取料系统，起重机，挖掘机
轮船装卸系统

水平给料机

皮带拉绳开关XTD-LS-A产品特点：
--拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。

皮带输送机六大保镖使其运行更安全

皮带输送机安全保护装置是在物送机工作中出现故障时能进行监测和报警的设备，可使输送机系统安全生产、正常运行，预防机械部分的损坏保护操作人员的安全。此外还便于集中控制和提高自动化水平，常见的保护和监测装置如下：

（1）跑偏开关

跑偏开关是用于检测输送带的跑偏量和扭曲程度，可防止输送带跑偏引起其边缘损伤和物料洒落，实现自动报警和停机的一种保护装置。轻度跑偏时发出报警信号，重度跑偏时延时动作，报警，自动停机。跑偏开关一般安装在皮带输送机头部、尾部、中间及所留要的检测点。

（2）拉绳开关

拉绳开关是用于输送机现场紧急事故停车的一种保护装置，当紧急事故发生时，在现场任意处拉动绳索，均可以发出报警信号，然后自锁、停机。拉绳开关一般每隔60m安装在输送机机架两侧。

（3）打滑检测装置

 打滑监测装置用于监测轴送带与传动滚筒和输送带之间的线速度之差，并能发出报警信号，实现输送带自动拉紧和正常停机。

（4）超速检测装置

超速检测装置用于输送机下行运输或下运输送线工况。当输送带速度达到规定带速的115%-125%时，报警并紧急停机。

（5）溜槽防堵开关

 溜槽防堵开关用于监测皮带输送机系统溜槽堵塞。当溜槽内形成堵塞时，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，自动报警并紧急停机。

（6）纵向撕裂保护装置

纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。

拉绳开关，外壳由铝材，钢材耐高温铸造而成，厚实牢固，内置机芯采用欧姆龙开关，容量大，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，使用寿命长。
