产品名称：防水拉绳开关ELAW-31R

产品型号：ELAW-31R

所属类别：双向拉绳开关 > 防水拉绳开关

发布时间：2019-05-07

已获点击：83

详细说明

防水拉绳开关ELAW-31R

防水拉绳开关ELAW-31R已经在输送行业中得到了众多应用并有着广阔的发展前景。无论是国外还是国内的电厂、水泥厂、煤矿化工厂都是业界颇为看好的产品。广泛应用于冶金、煤炭，水泥，采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。

产品特点：
--拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。

防水拉绳开关FSLL-III

技术参数：

工作电压：24V/220VAC/380VAC/450V±15%【AC/DC】

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

输出触点：2常开2常闭，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，可选1常开1常闭，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，或者只要常开，只要常闭

防护等级：IP67

复位方式：自动/手动复位

响应时间：＜2mS

动作力：50±10N

外壳:压铸铝、可选用304不锈钢、316不锈钢

安装调整 江苏卓信电气防水拉绳开关FSLL-3

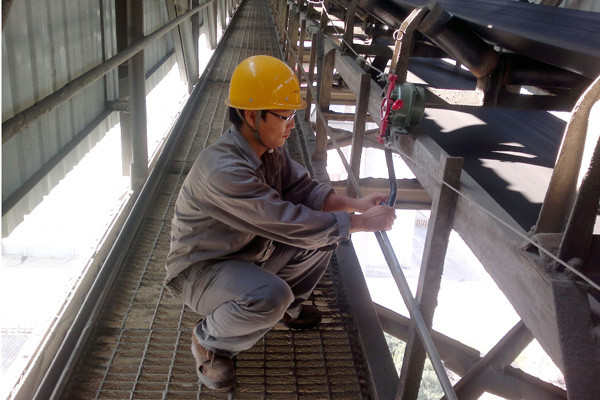

本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，以支撑钢丝绳保证其能正常工作。
