产品名称：卓信电气双向拉绳开关KJT-LS-II

产品型号：KJT-LS-II

所属类别：双向拉绳开关 > 防爆双向拉绳开关

发布时间：2019-05-09

已获点击：85

详细说明

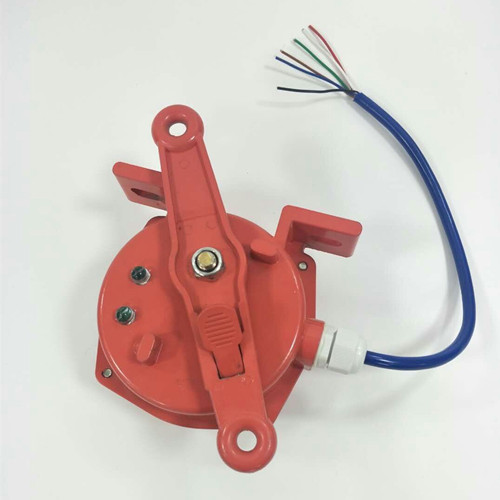

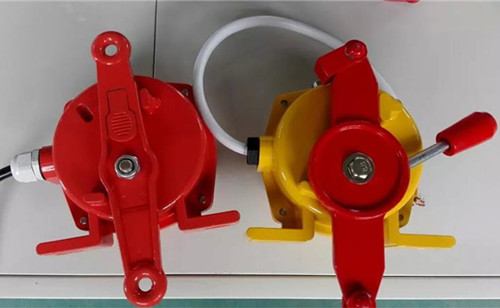

卓信电气双向拉绳开关KJT-LS-II

一、概 述

双向拉绳开关用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。

二、技术参数

1、使用环境条件
a  环境温度-30+50℃
b  相对湿度不大于90
c 防护等级 IP65
2、主要参数见下表

三、结构特点

1、本机采用铝合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，可在恶酷条件下工作；
4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。

四、工作原理

当现场发生紧急事故时，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。

五、安装调整

1、拉绳开关应安装在现场人行过道一侧，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，每25-30m安装一台；
2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位

六、主要用途及适用范围

主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
