产品型号：SLF-A-I
详细说明
双向拉绳开关SLF-A-I型号含义
概 述
拉绳开关用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿,当胶带输送现场发生紧急事故时，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，启动本机开关，立即停机，防止事故的扩大。本机由于安装方便，开关转换可靠，在胶带运输机现场得到广泛的应用。
型号含义
主要技术参数
型号
触头容量
触点数量
动作力
工作行程
极限行程
防护等级
常开
常闭
SLF-A-I
≤380V
≤3A
1
1
12±2
15±2mm
20±2mm
IP67
SLF-A-II
≤380V
≤3A
1
1
12±2
15±2mm
20±2mm
IP67
原 理
当胶带运输机现场发生紧急事故时、可拉动系于摆臂上的钢丝绳，摆臂旋转而带动机内凸轮并驱动微动开关。发出停机信号。Ⅱ型机是在故障排除后，搬动限位杆方能复位。双向拉绳开关SLF-A-I自动复位
双向拉绳开关SLF-A-II 自动复位
特 点
1、本机采用铝合金精密铸造壳体，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，强度高、重量轻；
2、外壳防护等级达IP67， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。
安装调整
本机一般安装在胶带运输机沿线两侧机架上，参见安装示意图
1、将拉绳开关固定在支架上，然后焊在机架上；
2、两机之间距离为25～30m，采用直径为φ4的钢丝绳连接，松紧应适度；
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上焊一个托环，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，以支撑钢丝绳；
4、用户可自制安装支架，也可向我公司成套订购。

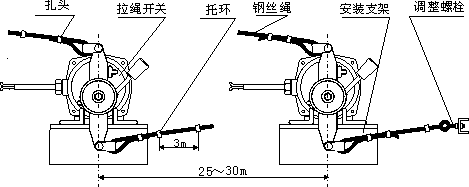

安装示意图
接线方法
本机出厂时已配接3芯橡套电缆，芯线上备有线号，可参照下图接线。
使用环境条件
a、环境温度 -30℃～50℃
b、相对湿度 不大于85％
