产品型号：HFKLT2-S26
详细说明
双向拉绳开关HFKLT2-S26
一、概 述
双向拉绳开关用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。
二、技术参数
1、使用环境条件
a 环境温度-30+50℃
b 相对湿度不大于90
c 防护等级 IP67
2、主要参数见下表
型号\参数
动作
角度
极限
角度
动作力
（kg）
触点数量
触点
容量
复位
方式
可靠性
重量
（KG）
常开
常闭
HFKLT2-2
30°
60°
10
1
1
AC
380V
手动
≥106次
3
三、结构特点
1、本机采用铝合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，可在恶酷条件下工作；
4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。
四、工作原理
当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，按下警示牌，拉绳开关恢复工作状态。

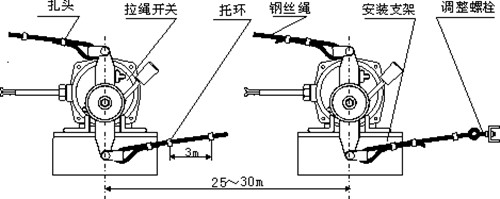

五、安装调整
1、拉绳开关应安装在现场人行过道一侧，每25-30m安装一台；
2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。
六、用途
双向拉绳开关HFKLT2-S26主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
HFKLT2-2 双向拉绳开关
跑偏开关JPK2-S
拉绳开关JLK-I
打滑检测装置HDJ-III
撕裂保护装置ZLK-I
速度检测装置SJK-I/II
溜槽堵塞检测器LDK-I
钢丝绳M4
两级跑偏开关JPKJ-Z
失速开关SBK-II AC220V 常闭型
，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。
