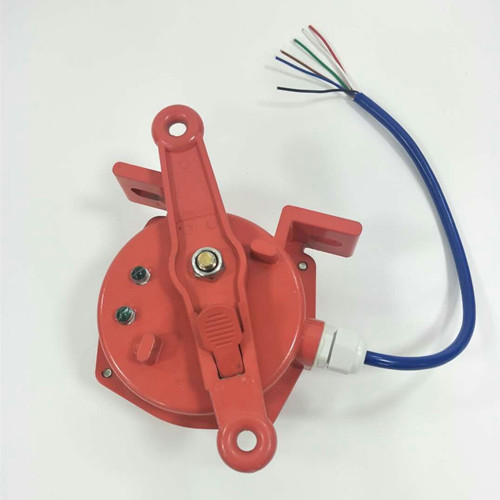

产品名称：双向拉绳开关XTD-PAT-3A 山东卓信

产品型号：XTD-PAT-3A

所属类别：双向拉绳开关 > 拉绳开关

详细说明

双向拉绳开关XTD-PAT-3A工程塑料外壳整体式盖板使得接线及开关调整方便简单，而不是用拆卸开关。山东卓信所供产品密封性能良好，接点固化，外壳耐腐蚀，特殊的环境可选择特殊的表面处理，并且防水，防腐性能处理较好，在电厂，矿山要求较高的输送机输送系统得到广泛的应用，深受广大使用单位好评。

工作原理

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，是机内的滑块与开关作用，发出停机信号。

双向拉线开关XTD-PAT-3A IP67采用工程塑料铸造壳体，强度高，重量轻，防腐防锈，用于环境较恶劣的场合使用，当发生紧急事故时，便启动本机使运输立即停机防止事故的扩大。本产品由于安装方便，开关性能可靠，在胶带运输机中得到广泛应用。防腐蚀双向拉绳开关XTD-PAT-3A报价

特 点

1、本机采用工程塑料铸造壳体，强度高、重量轻；
2、外壳防护等级达IP67，可在恶劣环境下长期中工作；
3、本产品动作灵敏、稳定性高，性能可靠。

主要组成部分

双向拉绳开关主要是由拉杆、凸轮、复位柄，锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

安装方式：
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台拉绳开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短拉绳开关间距及拉绳长度。）

产品售后服务

我公司是正规供应厂家，凡在我公司购买的产品，自购买之日起，质保一年，如因为人为因素造成的产品损坏，不在质保范围内。请参照产品使用说明书，进行安装使用，产品上有明确的接线图，请按产品接线图接线，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，如在使用中有任何问题，可来电咨询本公司，我厂交竭诚为您服务，选择山东卓信，选择品质。

以服务赢市场、以品质赢关注、以诚信赢客户。用专业的心，做专业的事、努力为客户创造价值。为制造商创造市场、为代理商经销商创造利润。我们会做到诚信经营.以高质量的产品.优质的服务面向广大客户.欢迎广大客户前来订购！
