产品介绍







产品名称：XLS-B-SD双向拉绳开关

产品型号：XLS-B-SD

所属类别：双向拉绳开关 > 拉绳开关





详细说明

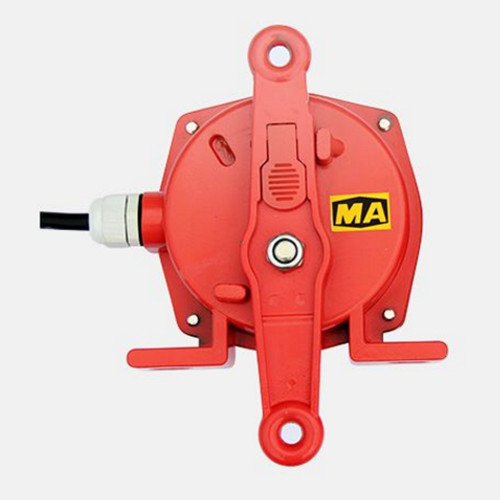

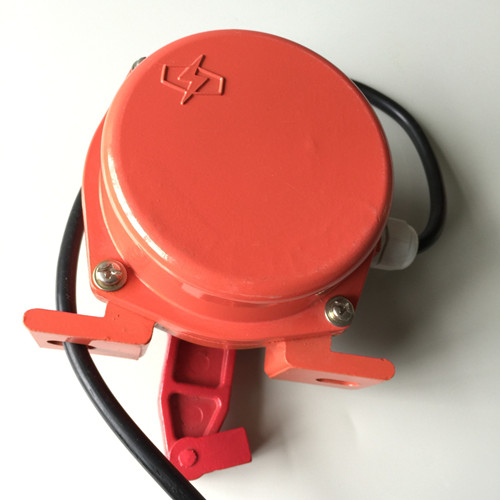

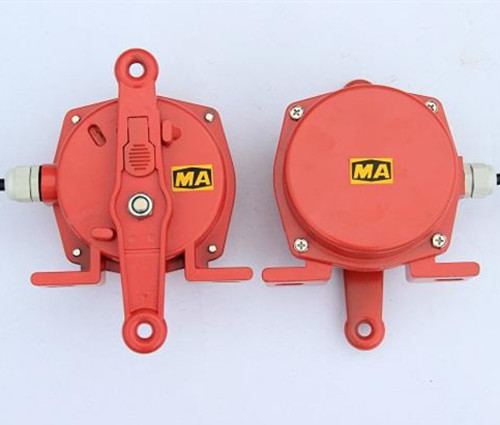

XLS-B-SD双向拉绳开关

一.概述

 双向拉绳开可用于胶带运输机现场。当发生紧急事故时，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。





  二.技术参数

技术要求
型号   工作行程（M）   极限行程（M）   动作力（Kg）   输出   负载电流   复位方式
NO   NC
XLS-B-SD   15±2m   20±2m   10   1   1   1-10A   手动
XLS-B-ZD   15±2m   20±2m        10   1   1   1-10A     自动





三. 工作原理

 当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，发出停机信号

 四.结构特点

  1. 本产品采用铝合金铸造壳体、强度高、重量轻。
  2.外壳防护等级达到IP65，可在恶劣环境下长期工作。
  3.本产品动作灵敏、稳定性高、性能可靠。
