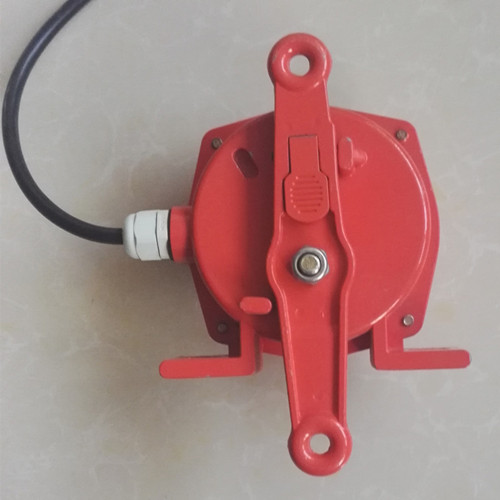

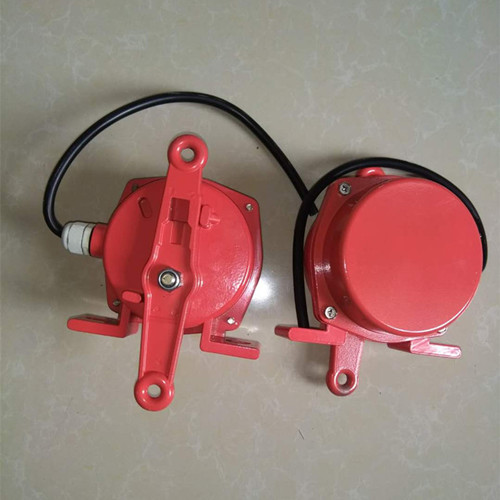

产品名称：手动复位拉绳开关DZHFKLT2-II

产品型号：DZHFKLT2-II

所属类别：双向拉绳开关 > 拉绳开关

详细说明

手动复位拉绳开关DZHFKLT2-II用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。山东卓信双向拉绳开关，手动拉绳开关，自动拉绳开关生产厂家

手动复位拉绳开关DZHFKLT2-II工作原理

双向拉绳开关分I型和II型两种型号，I型动作后自动复位。II型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需停机，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机两组信号，达到预防和控制设备及操作员安全的目的。

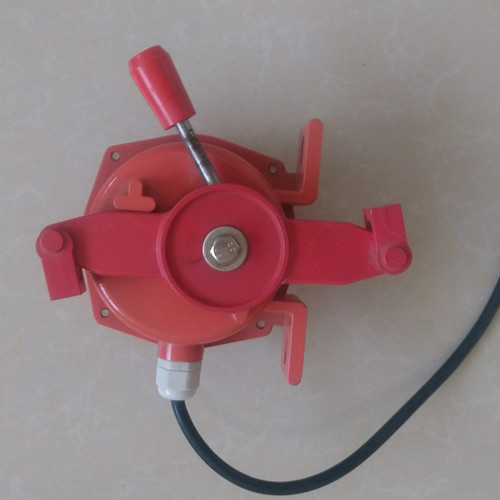

手动复位拉绳开关DZHFKLT2-II结构图

主要组成部分

双向拉绳开关主要是由拉杆凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，在输送机沿线任意拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

手动复位拉绳开关DZHFKLT2-II安装指导

安装与接线：

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
 2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，每隔3m左右安装一个托环，以免钢丝绳绕度过大，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
 4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
