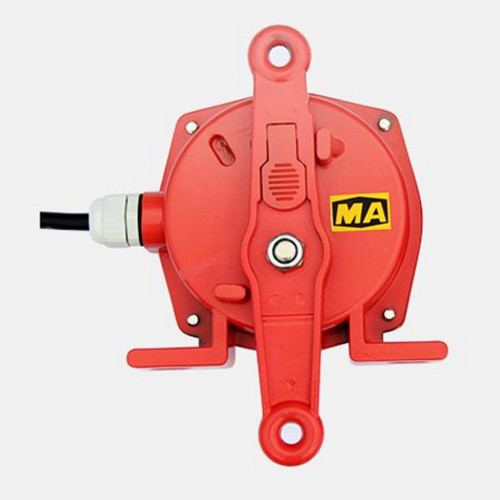

产品名称：双向拉绳开关PDLSKGDLK-II IP65

产品型号：PDLSKGDLK-II

所属类别：双向拉绳开关 > 拉绳开关

详细说明

双向拉绳开关PDLSKGDLK-II IP65是基于普通拉绳开关的改进型产品。防护等级高达IP65,壳体厚实，外壳铝锌压铸或不锈钢铸成，骨架式油封，能完全防止粉尘的进入和水流侵蚀；采用国际领先的双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，大幅延长开关使用寿命；作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。此拉绳开关具有质量高，寿命长，检修方便快捷，省时省力等特点。

双向拉绳开关PDLSKGDLK-II俗称紧急停机开关。作用于带式输送机现场需要停机时，通过开关动作使输送机停机。双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的矿厂，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，它分手动型和自动型，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。

电气参数：

电压通用：24V-48V-220V-380V-480V,

电流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

无触点双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身安全时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出报警信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备安全。

双向拉绳开关PDLSKGDLK-II 动作额定次数5000次以上

适用范围：适用于以下设备的紧急或正常关机
*常规皮带输送机
*梭式输送机
*裙边式给料输送机
*斗式提升机
*包装生产线
*堆料／取料系统，起重机，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，挖掘机
*轮船装卸系统
*水平给料机

基本参数:
◆开关额定值：10A/500V。
◆锁定角度：20°；动作角度20°

双向拉绳开关产品特点：

--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。

安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。
