产品名称：DCX-K-1双向拉绳开关

产品型号：DCX-K-1

所属类别：双向拉绳开关 > 拉绳开关

详细说明

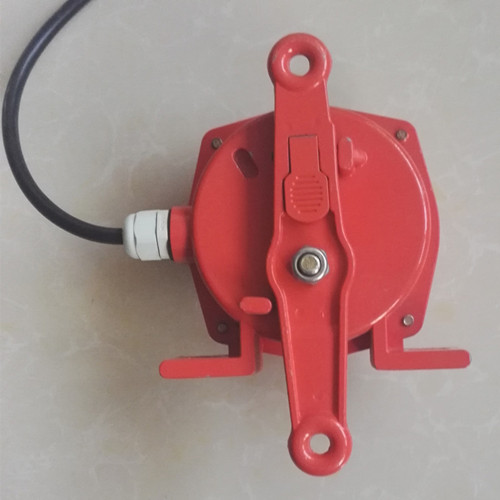

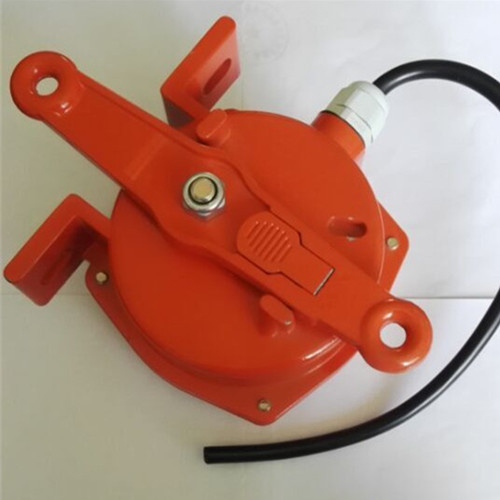

DCX-K-1双向拉绳开关

一、主要用途及适用范围：

DCX-K-1双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。

DCX-K-1拉绳开关适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。拉绳开关特别适合在沿海及恶劣环境下使用。

二、主要技术参数：
产品型号:DCX-K-1 、DCX-K-2

开关触点数量:1常开、1常闭独立接点

触点容量:AC 220V 380V  ≤5A
复位方式:自动复位/手动复位
工作环境:相对湿度：≤90％（25℃）

 工作温度：-30～+40℃
外壳材料: 铸铝
防护等级:IP67


三、 结构特征与工作原理：
本拉绳开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。拉绳开关复位方式1型为自动复位，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，拉杆解除拉力后，凸轮结构自动复位到原始状态。2型为手工复位，凸轮轴回转到一定角度自锁定位，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。
四、 安装与接线：
双向拉绳开关应设置在带式输送机人行通道一侧，通过螺栓将开关固定在带式输送机中间机架的槽钢上，或安装在现场自备的角钢上，角钢与中间架焊接。拉绳开关间的距离不应超过35m。开关距头部滚筒或尾部滚筒距离宜为10～20m。拉绳开关间用覆塑钢丝绳连接。钢丝绳松紧要适宜，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，同时钢丝绳应每3～4m设一托绳环，托绳环焊接在带式输送机中间架上。对两侧设人行道的带式输送机，在带式输送机的每一侧均应设双向拉绳开关。
五、订货须知：
1、注明型号、数量、供货日期。
2、对开关触点数量有特殊要求时应予以注明。
3、覆塑钢丝绳及绳夹子、托绳环、安装支架。需单独订购。
