产品名称：手动带灯拉绳开关HDLSD-2

产品型号：HDLSD-2

所属类别：双向拉绳开关 > 拉绳开关

详细说明

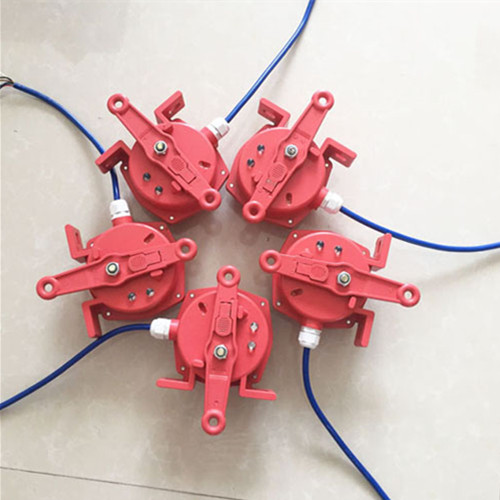

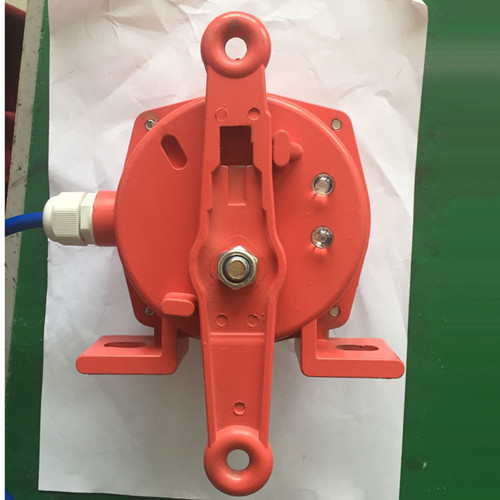

手动带灯拉绳开关HDLSD-2

HDLSD-2带LED拉绳开关是输送机的一种智能拉绳开关手动复位LED指示灯闪烁便于发现，保护输送机紧急事故及时停机，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，工作原理是利用内部LED线路带有记忆功能，当输送机发生紧急事故停机或者开关有故障没有发出停机信号，当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。
拉绳开关HDLSD-2用于带式输送机紧急事故而紧急停机。拉绳开关|带闪烁灯是带式输送机的重要保护设备，本产品是我公司在原有产品基础上开发出具有故障报警和动作指示的新产品，当拉绳开关接地短路，机械故障触点闭合货人为误动造成开关动作，此时自动点亮LED报警装置，提醒运行人员及时复位，更主要是能方便维护人员快速找到造成皮带运行的故障点，迅速排出故障，本机IP67防护等级以及整机良好的密封，保证可在浸水状态下连续正常的工作，本产品具有自动和手动两种复位方式。

此系列拉绳开关用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿,当胶带输送现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。本机由于安装方便，开关转换可靠，在胶带运输机现场得到广泛的应用。
手动带灯拉绳开关HDLSD-2工作原 理
当胶带运输机现场发生紧急事故时、可拉动系于摆臂上的钢丝绳，摆臂旋转而带动机内凸轮并驱动微动开关。发出停机信号。Ⅱ型机是在故障排除后，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，搬动限位杆方能复位。
产品特 点
1、本机采用铝合金精密铸造壳体，强度高、重量轻；
2、外壳防护等级达IP67，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。
性能特点
?外壳采用高压铸铝，重量轻
?强度高表面采用静电涂装，附着力强，涂层均匀
?保护等级IP67
?内藏高性能微动开关和无需加油的滚珠轴承
?内藏停止用和报警2个接点
?可生产附动作指示杆产品
?采用旋转式凸轮结构，动作行程大，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，灵敏度高且不易卡死。
?耐久性卓越

手动带灯拉绳开关HDLSD-2主要组成部分

双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

安装调整
本机一般安装在胶带运输机沿线两侧机架上，参见安装示意图
1、将拉绳开关固定在支架上，然后焊在机架上；
2、两机之间距离为25～30m，采用直径为φ4的钢丝绳连接，松紧应适度；
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上焊一个托环，以支撑钢丝绳；
