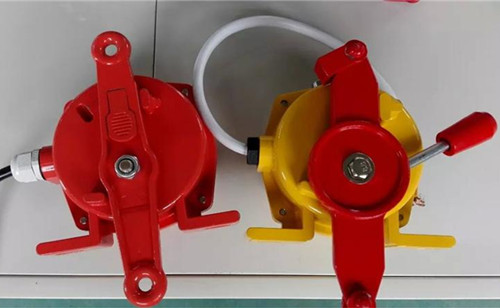

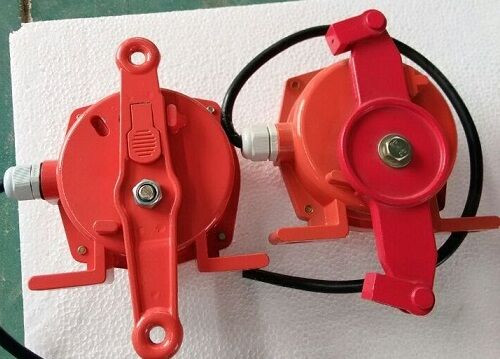

产品型号:YHLS-II
详细说明
双向拉绳开关作用于带式输送现场需要停机时,通过开关动作使输送机停机。
拉绳开关设备描述:
●拉线开关是双向触动的,既可安装在输送机中间位置,也可安装在其两端:
●通用的安装设计使拉线开关即可安装于输送机纵梁顶部也可安装在其两侧;
●坚固的铸铝外壳,防护等级为IP67,双向拉绳开关使用与安装:开关平衡地按在机架的固定支架上;将钢丝绳系在两端的拉环上,没侧绳不超过30M(有坡度时因当缩):拉绳压力应适宜,以确保开关可靠复位:拉绳沿胶带平行方向设置,每3M加以吊环;钢丝绳按用户所需规格,厂方订购。双向拉绳开关接线方式:双向拉绳开关出厂时已配长度1.0米电缆线,接线方式参照标牌所标颜色。,特殊的环境选择特殊的表面处理:
●整体式盖板使得接线及开关调整方便简单, 拉绳开关一般分为手动复位和自动复位两种类型,它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢,就是说在进行动作之后可以自动的回到初始的位置,不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢,就是在动作之后有一个自锁装置可以保持在操作的位置上,需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点,我们在选择的时候就根据自己想要的进行选择就好了,关键是买好的正规厂家生产的产品。,而不用拆卸开关,结构件设计紧凑;
●可提供的附件,包括覆塑钢丝绳、绳夹及钢丝绳托环。
拉绳开关用途:
本系列双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,拉绳开关是一种开关型传感器(即无触点行程开关),双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性,双向拉绳开关同时又具有传感性能,并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,双向拉绳开关使用与安装:开关平衡地按在机架的固定支架上;将钢丝绳系在两端的拉环上,没侧绳不超过30M(有坡度时因当缩):拉绳压力应适宜,以确保开关可靠复位:拉绳沿胶带平行方向设置,每3M加以吊环;钢丝绳按用户所需规格,厂方订购。双向拉绳开关接线方式:双向拉绳开关出厂时已配长度1.0米电缆线,接线方式参照标牌所标颜色。,均可发出停机信号,实现对人身及设备的保护作用。
YHLS-II双向拉绳开关结构特点:
1.本产品采用铝合金铸造壳体、强度高、重量轻。
2.外壳防护等级达到IP65,可在恶劣环境下长期工作。
3.本产品动作灵敏、稳定性高、性能可靠。
工作原理
当胶带运输机现场发生紧急事故时,可拉动系于摆臂上的钢丝绳,使摆臂旋转而带动机内凸轮并感应微动开关,发出停机信号。
YHLS-II双向拉绳开关 钢丝绳 支架
安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。
