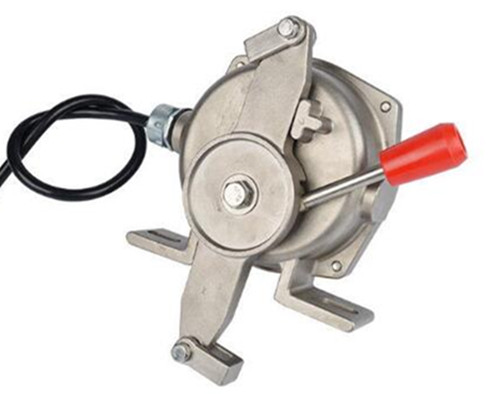

产品名称：ELAW-61P缆绳紧急开关

产品型号：ELAW-61P

所属类别：双向拉绳开关 > 拉绳开关

详细说明

ELAW-61P缆绳紧急开关 双向拉绳开关

ELAW-61P缆绳紧急开关用于皮带输送机的紧急停机

· 恢复方式 自动恢复式
            手动恢复式
·缆绳张力  49±10N(5±1kgf)
缆绳式紧急开关是为皮带输送机发生故障时紧急停机的开关。
安装在皮带输送机侧面的缆绳式紧急开关是沿着皮带输送机安装的，能在任意位置使紧急开关动作停机。该缆绳式紧急开关是根据劳动安全规定，必须配置在皮带输送机上的。

ELAW-61P缆绳紧急开关结构特征与工作原理：

本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式拉绳开关I型为自动复位， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，拉杆解除拉力后，凸轮结构自动复位到原始状态。拉绳开关II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

ELAW-61P缆绳紧急开关安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

拉绳开关型号

ELAW-21、ELAW-21W、

ELADP-21W、ELAW-31、

ELAW-31W、ELADP-32W、

ELAW-61PW、ELAW-61P、

ELADP-62PW

山东卓信公司生产的双向拉绳开关（Two-way pull rope switch）,采用进口零部件，双向触动，既可安装在输送机中间位置，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，也可安装在两端，通用的外形设计，适应耐压防爆和粉尘防爆，防护等级可达：IP67，用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥、化学工业、火力发电、等有胶带输送机的行业得到广泛的应用。
