产品型号：HFKLT2-I
详细说明

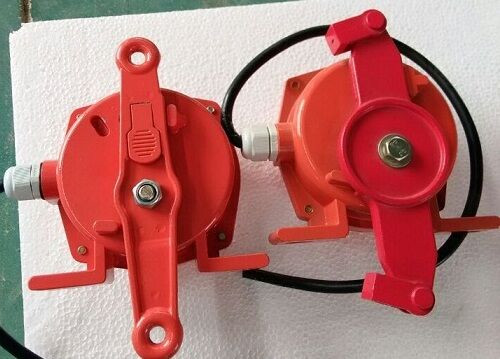

HHFKLT2-I胶带机拉绳关
HFKLT2-I胶带机拉绳关又叫双向拉绳开关或双向平衡拉绳开关。KLT2双向拉绳开关主要用于胶带运输机设备上，发生紧急事故时，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，便启动本机使运输机立即停机运转，防止事故的扩大，避免财产和人员损失。该产品性能稳定可靠，使用安全，安装便利，广泛运用于胶带运输机上，备受广大客户青睐。
产品规格︰
防护等级：IP55 ；
接点容量：≤AC380V 2A；
绝缘电压：AC1000V 试验1分钟；
输出接点数量：一开一闭一组转换接点；
控制方式：根据用户需要可制成一开一闭、两常开、两常闭，三种型式。出厂时一般为一常开一常闭。
可靠性：无故障工作1万次。

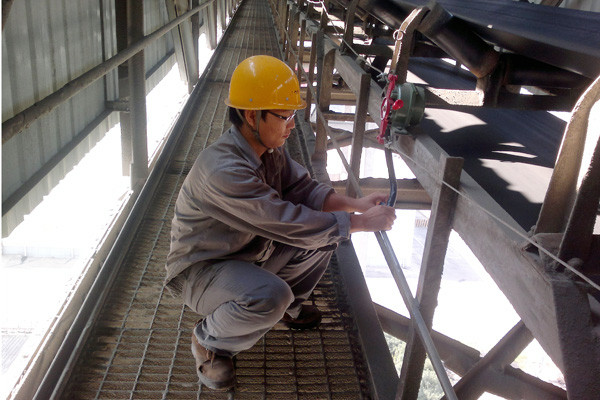

产品优点︰ 在安装时应使本产品低于胶带(其位置高度应便于现场工作人员使用)并沿线固定在胶带式输送机两侧，安装支板使用单位可以自制，也可以向我厂订购，每台拉绳开关之间安装距离应以40米左右为宜。
一、主要用途：双向拉绳用开关为双向动作，开关两侧均可安装钢丝绳，当胶带输送机运行现场出现事故时，拉动两侧绳索，实现系统紧急停机，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，能及时有效地避免事故扩大化，保护人员或设备的安全，达到保障安全生产目的。
二、主要技术指标：
型号 接点容量 接点数量 复位方式 重量
HFKLT2 AC38V10A 2常开2常闭 Ⅰ型自动Ⅱ型有自锁，手动 2Kg
FKLT2—Y 手动
三、工作原理：双向拉绳开关采用旋转式凸轮结构，当拉动开关的任意一侧或同时拉动两侧绳索时，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，均可驱动凸轮，使开关动作转换，同时发出停机、告警信号。FkLT2—Y型双向拉绳开关配有红色警示旗翻起（便于操作者观察哪台开关动作）；故障排除后，按下警示旗，即可恢复正常工作。
拉绳开关型号
KLT2-1、HFKLT2-1、
HFKLT2-I、HFKLT2-II、
KLT2-II、XLLS-I、
XLLS-II、DLS-I、
DLS-II、DPLS-I、DPLS-II
HFKLT2-I胶带机拉绳关
， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。
