产品型号：HQL-52996LB/T
详细说明

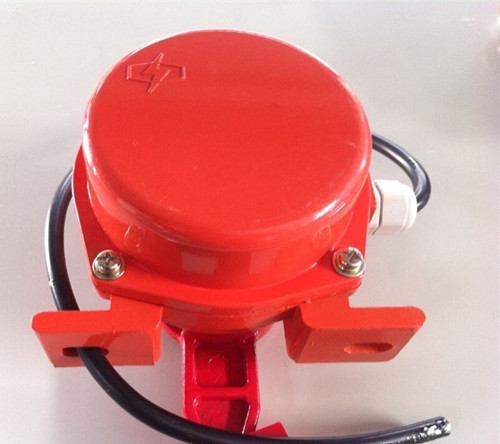

双向拉绳开关HQL-52996LB/T说明
主要组成部分
双向拉绳开关HQL-52996LB/T主要是由拉杆凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。
双向拉绳开关采用高精密铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和黄色烤漆，不易脱落，光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。
拉绳开关工作原理
双向拉绳开关分I型和II型两种型号，I型动作后自动复位。II型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需停机，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机两组信号，达到预防和控制设备及操作员安全的目的。
双向拉绳开关HQL-52996LB/T安装与接线：
1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，3、4为常闭接点。
产品优势：
1生产实力庞大，厂家直销，性价比高
10年专注气动行业，集研发、制造、销售为一体。
省去中间环节，周期短，交付快，借款期长。
2引进国际化一流的生产装备和制造工艺
采用硬质氧化处理的铝合金缸筒，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，不断创新进步满足客户需求
自主研发生产，拥有一整套完善的产品开发制造的核心技术
3专业团队不断创新发展，保障产品品质
品质保障期长达12个月,让您毫无后顾之忧
产品广泛应用于多个行业，深受合作伙伴的支持与信赖
4 售后网络覆盖全国，全程跟踪式服务
从售前，售中，售后全程24小时服务，快速响应
售后服务保障，发货速度快;质量问题包退、换
磁性接近开关24VDC CS1-BN
磁性接近开关220VAC CS1-BX
输煤皮带防撕裂保护|位移传感器 HQGZ/KKA(配不锈钢控制箱)
速度传感器 HQSK600/10-BK 输煤皮带打滑保护
输煤皮带跑偏开关HQP-52996 B/G 220V 5A
拉绳开关HQL-52996LB/T双向，手动复位
跑偏开关HQP-51996LB/T，一级报警，二级跳闸
双向拉绳开关LSKT2-H
，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。
