拉绳开关
手动复位双向拉绳开关HF-KLT2-I-Z往复式拉绳开关生
产品简介
产品名称: 手动复位双向拉绳开关HF-KLT2-I-Z 产品型号:HF-KLT2-I-Z 所属类别:双向拉绳开关 > 拉绳开关 发布时间:2018-05-28 已获点击:181 详细说明 手动复位双向拉绳开关HF-KLT2-I-Z 双向
订购热线:0537-2839666
产品介绍

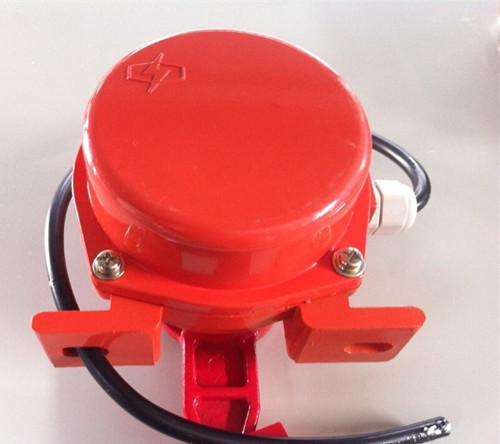

手动复位双向拉绳开关HF-KLT2-I-Z





产品名称:手动复位双向拉绳开关HF-KLT2-I-Z

产品型号:HF-KLT2-I-Z

所属类别:双向拉绳开关 > 拉绳开关



详细说明



手动复位双向拉绳开关HF-KLT2-I-Z

双向拉绳开关分为手动复位和自动复位两种,拉绳开关又叫做紧急停机开关,一般在一些企业里面在使用,不过现在有的农村也还在使用这种双向拉绳开关,双向拉绳开关是一种开关型的传感器,一般是用于皮带输送机,包装生产线,起重机,挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置,当有紧急事故发生的时候,人们在现场沿线任意的地方就可以拉动拉绳开关,拉动拉绳的时候就可以发出停机的信号,从而使的机器停止运作,达到保护人身安全的作用,这种开关虽然现在是多数用于企业,不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。,需要达到国家规定IP等级。

自动复位:动作后能自动回到初始位置,但可能会造成误差启动。

手动复位:动作后有自锁装置能保持在操作位置上,需要手动复位手柄可使其返回初始位置。

拉绳开关是带式输出机必备的安全保护装置,防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。






手动复位双向拉绳开关HF-KLT2-I-Z基本参数:
防护等级:   IP67
壳体材料  铝合金表面精工烤漆
传动杆材质  不锈钢
缆绳所需张力  49±10N(5±1kgf)
接点数   2
接点容量 220V/  250V /380V/480V/AC 3A/5A
接线口   6~12mm电缆
适用温度   -20℃~+60℃
使用寿命  50万次

手动复位双向拉绳开关HF-KLT2-I-Z注意事项

1、先切断总电源,接着要用万能表测出火线,开关一定是要装在火线的一端。

2、将火线在适合的地方剪断,就有两个接头了,拉线开关也有两个接头。

3、将火线的两个接头削皮露出金属丝,分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉,以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子,可以看见那里有一个金属转轴,它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞,先将拉线穿过塑料外壳洞口将拉线引入拉线开关内,再将引入的拉线一端引入转轴,打结,将打结后过长的拉线修短,就可以了。

7、最后旋好拉线开关的盖子,防止触电。

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方,双向拉绳开关产品出厂时开关触点数量为一开一闭,如需两常开、两常闭,请定货时注明; 安装支架,塑钢丝绳、卡头、托环等附件用户可向我公司成套订购,双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,双向拉绳开关是输送机自动化控制不可缺少的传感元件,本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸,并采用进口行程开关。双向拉绳开关具有强度高,重量轻,密封性好,产品使用寿命长等优点。,安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。

3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。(注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)

工作原理:当胶带运输机现场紧急事故时, 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆,复位柄,凸轮,微动开关以及锁槽组成的,双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面,然后使用钢丝绳沿着输送机的两侧将开关进行一个连接,双向拉绳开关当工作中的输送机设备要发生紧急事故的时候,在现场的人就拉动钢丝绳,这个时候钢丝绳就牵动驱动臂旋转,通过传动轴带动扭力弹簧使得精密的凸轮发生移位,然后驱动开关切断机器的控制线,通过这一系列的动作双向拉绳开关让在工作的机器停止下来,保护人身安全。,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动元件开关动作,拉绳开关是一种开关型传感器(即无触点行程开关),双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性,双向拉绳开关同时又具有传感性能,并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。,发出停机信号,达到停机效果,防止事故的扩大。
