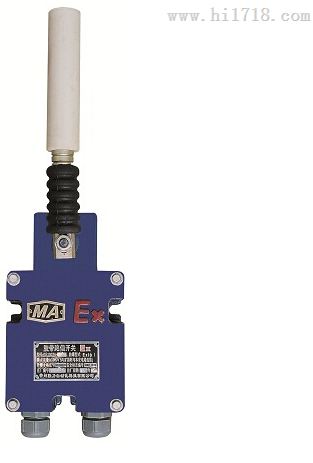

KHP1/12、GEJ30、GEJ70、两级跑偏开关

KHP1/12、GEJ30、GEJ70、LLKPT1-12-30,LLKPT1-10-45,LLKPT1-20-35， JHFP-12-30,JHFP-10-45,JHFP-20-35，XTD-PK,XTD-SH,XTD-SJ,XTD-SL， 两级跑偏开关、防爆两级跑偏开关



一、主 要 用 途

KHP1/12矿用本质安全型跑偏开关（以下简称跑偏开关），本跑偏开关适用于煤矿井下与本质安全系统回路串联或并联配套使用，“使用于经本安检验合格的电路中” 作为胶带输送机的胶带跑偏故障检测保护，接线方式： 1.将输入控制器端子与探测器端子对应相接； 2.输出端子与联动设备的连接； 3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备； 5.控制器、探测器要保证可靠的接地； 6.进行各种安装操作时，需先断电，否则可能会烧坏主机。，接入本安系统控制中，当跑偏开关检测到跑偏信号时，胶带输送机发出跑偏信号控制系统断电停机，跑偏开关也可适用于地面非爆炸性环境中使用, 如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。

二、 使用环境条件

跑偏开关在下列条件下应能可靠工作：

a）环境温度-10～+40℃；

b）平均相对湿度不大于95%（+25℃时）；

c）大气压力：80～106KPa；

d）无显著振动和冲击的场合；

e）防护等级IP67；

f）煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

三、型 号 含 义



四、外形尺寸、重量及安装尺寸

1.外形尺寸（长×宽×高）

110×80×300mm。

2.重量: 约3kg

3.安装尺寸：

固定螺钉中心距为50±1mm

五、技 术 数 据

　　1.触杆的动作力： 20N～100N

2.动作角度：45°±3°（一级、双向）。

3.复位角度：25°±5°

4.极限角度：不小于70°。

5.接点容量：DC（AC）12V/1A

6.引入电缆最大外径：Φ10mm

六、结构特征与工作原理

1.跑偏开关外壳采用锌合金（ZznAl4）制成，金属零部件必须进行防锈、防蚀处理，外壁涂绿色磁漆，内壁涂灰色耐弧磁漆。

2.胶带输送机在运转过程中，因胶带受各种偏心力作用而跑偏，跑偏开关则起到保护作用。

   跑偏开关安装于胶带输送机胶带两侧，当胶带跑偏时，胶带带动跑偏开关托辊轴转动，使转轴偏转一定的角度（可调），跑偏开关的转动轴上的凸轮转动时压迫压杆位移，转动轴转动角度大于35°±5°时，使行程开关一对常开（或常闭）触点接通控制电路输入故障信号，使输送机沿线发出胶带跑偏信号，报警或停机。代检修恢复正常后，跑偏开关托辊轴自动恢复正常位置。

七、安装、维护注意事项

1.跑偏开关使用于经本安检验合格的电路中。

2.使用时其电压和电流不超过铭牌上的电压、电流值。

3.维修时不得改变本安电路和本安电路有关的元器件的电气参数和规格型号。

4. 用户安装跑偏开关之前,转动托辊,用万用表检测行程开关接点动作是否正常。

5.用户需根据输送机的机型,参照本跑偏开关安装尺寸,自行配置安装底脚或安装板.底脚和安装板的孔以长孔为宜,以便根据需要调整胶带与托辊之间的距离，跑偏开关托辊轴与胶带边距离为10mm。

八、适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
