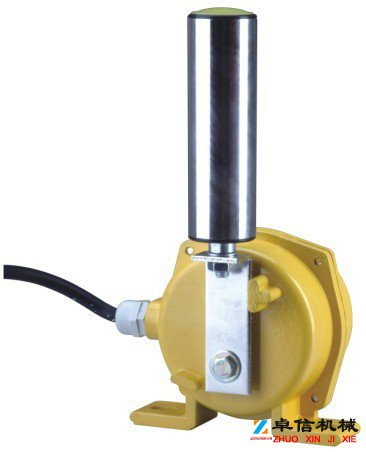

防爆跑偏开关HFKPT2-12-30

防爆跑偏开关HFKPT2-12-30采用铝锌压铸材质铸造，结构简单实用、性能稳定可靠，具有防爆、防尘、防震、防潮的特点，且安装方便，免维护，使用寿命长，广泛用于矿山、冶金、电力、煤岩、钢铁、石油、化工等行业。

防爆跑偏开关HFKPT2-12-30用途



两极跑偏开关用于输送机胶带跑偏的检测，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。



技术参数



1、使用环境条件



a.环境温度 -30℃～ +50℃



b.相对湿度 不大于85



2、主要参数见下表



结构特点



型号



参数



动作角度



根限角度



触点数量



触点容量



复位方式



可靠性



重量（kg）





二级



常开



常闭



 HFKPT2-12-30



12?



30?



70?



2



2



AC 380V



自动



>106次



3.5



 HFKPT2-10-45



10?



45?



70?



2



2



AC 380V



自动



>106次



3.5



 HFKPT2-20-35



20?



35?



70?



2



2



AC 380V



自动



>106次



3.5



1、本机采用铝合金压铸壳体、强度高、重量轻；



2、外壳防护等级达IP65,可在恶劣环境中长期工作；



3、机内采用进口行程开关，触点容量大、动作灵敏、可靠；



工作原理



运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于动作角度时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，立即发出一组开关信号；



如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，立辊自动复位。



安装说明



1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。



2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，参考应用单位工艺要求，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。



3、安装距离：建议每50米安装一对跑偏开关。



4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。



注意事项



1、跑偏开关档轮与皮带保持垂直。



2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。



3、跑偏开关底座固定牢固。
