跑偏开关
跑偏开关XT-99-1800|跑偏控制器XLPP-12-30|防水跑偏开关|皮带跑偏保护
产品简介
跑偏开关XT-99-1800 跑偏开关XT-99-1800采用高铝合金生产压铸而成,强度高、外壳重量轻而且坚固,外面用红色和烤漆,光滑而鲜艳。便于发现。用于带式输送机皮带跑偏而紧急停机。 两极
订购热线:0537-2839666
产品介绍

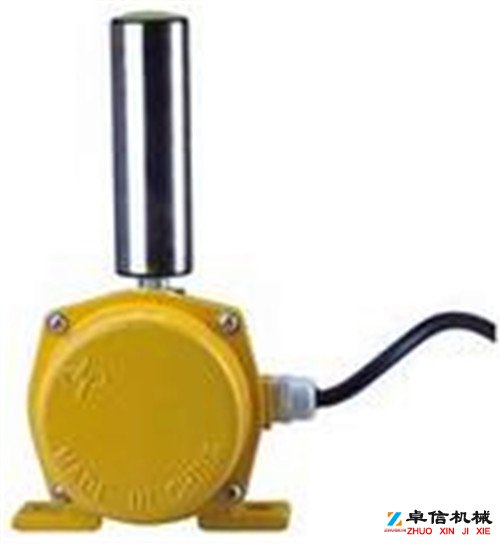

跑偏开关XT-99-1800
跑偏开关XT-99-1800采用高铝合金生产压铸而成,强度高、外壳重量轻而且坚固,外面用红色和烤漆,光滑而鲜艳。便于发现。用于带式输送机皮带跑偏而紧急停机。
两极跑偏开关是输送带自动化中不可缺的产品。可以用于地下、索道支撑皮带输送机;轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机,起重臂限位;裙边给料机/输送机;重型极限开关检测胶带的跑偏量,是实现胶带机控制的自动警示和停机的保护装置。

传感器:两极跑偏开关
类别:行程开关,声光报警器(又叫声光警号)是一种用在危险场所,通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所,还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所,也可以露天、室外使用。,位置开关
常用名:跑偏开关、双极跑偏开关、二极跑偏开关、皮带跑偏开关、皮带跑偏监测装置。

跑偏开关XT-99-1800工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时,皮带边缘压向档轮,安装方法编辑 声光报警器由探测器与报警控制主机构成,广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业,用以检测室内外危险场所的泄漏情况,是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时,探测器将气信号转换成电压信号或电流信号传送到报警仪表,仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示,值班人员及时采取安全措施,避免燃爆事故发生。,迫使档轮偏转,使限位开关动作。为减少档轮与皮带的摩擦,档轮的本体是由轴承制作的。

当发生轻微跑偏事故时(12?),两级跑偏开关的*组触点动作,发出事故预告信号。

当发生严重跑偏事故时(30?),两级跑偏开关的第二组触点动作,安装方法编辑 声光报警器由探测器与报警控制主机构成,广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业,用以检测室内外危险场所的泄漏情况,是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时,探测器将气信号转换成电压信号或电流信号传送到报警仪表,仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示,值班人员及时采取安全措施,避免燃爆事故发生。,可使输送机自动停车。

特点

&miot;结构简单实用、性能稳定可靠

&miot;防尘、防震、防潮

&miot;体积小、重量轻、寿命长

&miot;安装方便,免维护

&miot;输出信号既可与现场设备联锁使用,也可送达微机控制系统

&miot;电源适应性广:24~380V

技术参数

工作电压:24~380V

型号:XT-99-1800

绝缘电阻:>500MΩ

输出信号:无源开关量信号

环境温度:-20℃~+60℃

环境湿度:<90

重    量:2.5Kg

防护等级:IP65

复位方式:自动复位

响应时间:<2mS

控制触点容量:3A-

动作力:50&plun;10N

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔,1.应用时的注意事项 声光报警器固定式安装一经就位,其位置就不易更改,具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点,分析它们的泄漏压力、方向等因素,并画出探头位置分布图,根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素,判断当发生大量泄漏时,有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气),结合空气流动趋势,综合成泄漏的立体流动趋势图,并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏,则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏,则要稍远离泄漏点。综合这些状况,拟定出最终设点方案。这样,需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所,根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房,需要注意发生有毒气体泄漏的可能性,一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所,应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质,应将检测器安装在低于泄漏点的下方平面上,并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境,如果缺乏良好的通风条件,也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度,这些都是不可忽视的安全监测点。 根据现场事故的分析结果,其中一半以上是由不正确的安装和校验造成的。因此,有必要介绍正确的安装和校验的注意事项以减少故障。,在皮带机旁角铁架钻Ф12mm孔,用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装,参考应用单位工艺要求,同时要考虑皮带与挡轮的间距和推力,建议皮带与档轮间的安装距离为120-160mm(详见安装示意图)。

3、安装距离:建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点是警示信号,3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。
