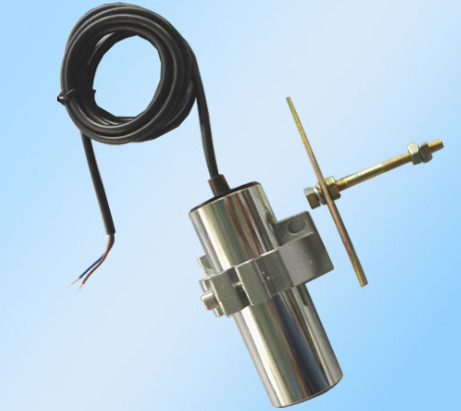

旋转速度传感器SFS-Z2

旋转速度传感器SFS-Z2，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可被测体的加速度。SFS-Z2具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至5KHz,可满足绝大部分工业领域的高转速测量要求。

二：转速传感器【旋转速度传感器】SFS-Z2技术参数



1．安装



● 被测感应体为导磁体，上有齿或凹槽。



建议：测速齿轮模数≥1.7，材料为导磁低碳钢



   注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。



● 安装间隙：0.3-1.5mm,典型值为1.0mm



注：取决于被测件的振动情况



 2．传感器SFS-Z2输出特性



● 频响特性：0~20kHz



● 输出通道数：双通道



● 输出波形：方波，上升、下降沿时间 12μｓ&plun;40



● 输出幅度：高电平：Ub-（1.8V&plun;40），低电平：<2.2v<><2.2v<>



● 脉冲占空比：50&plun;25



●  相位差：  90&plun;30?（*通道超前）



注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式



● 负载能力： &plun;20mA （zui大）



● 输出阻抗：＜47Ω



 旋转速度传感器SFS-Z2



3．工作环境要求



● 工作电源：Ub＝15VC&plun;30 （8V～28V）



● 功耗电流：≤35mA



● 工作温度：－20℃～125℃（头部）



● 耐振性能：振动（10Hz~2KHz）30g，冲击100g



●  密封性：IP68.



4．电气特性



●电源极性保护：有



●输出短路保护：有



 ●绝缘强度：1000V 50Hz，1min（通道与外壳）



5．注意事项



a.不允许在温度为250℃以上及强磁场环境中使用及放置；



b.安装及运输过程中应避免强烈撞击；



c.在被测轴跳动较大时，应注意适应放大安装间隙，以免损坏；
