产品名称：打滑开关JDK-III-S

产品型号：JDK-III-S

所属类别：打滑开关 > 速度打滑开关

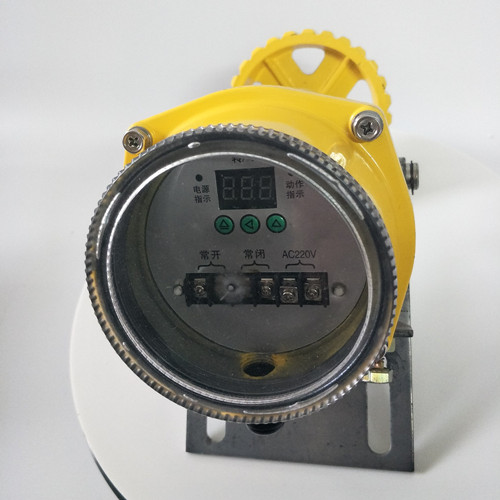

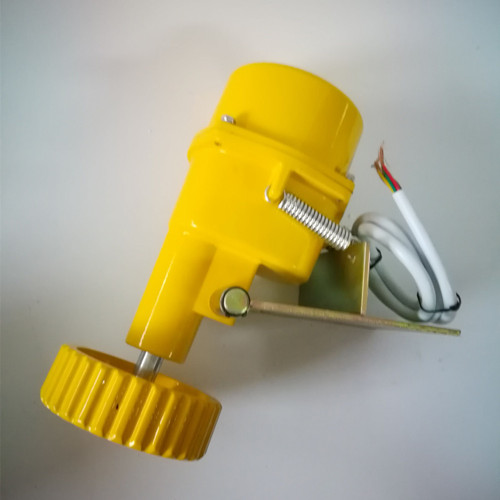

打滑开关JDK-III-S

适用场所

适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业。

结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

打滑开关JDK-III-S工作原理

当触轮随胶带机运行而带动速度检测器内的脉冲盘，在脉冲盘旋转时传感器进行计数，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，其计数值与预置数比较，判断胶带的带速，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。

技术指标

环境温度：-15℃-- +65℃；相对湿度：不大于80%

工作电压：AC 220V±10%<

测速范围：20 -- 999转/分钟；带速 0.6 -- 9.9米/秒

整体功耗：<15W

触点容量：二线开关 1A /220V ；四线开关 5A/380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等级：IP65 有良好的抗震动性，有较好的防水性。
