产品名称：速度打滑检测器YHSJ-I-1

产品型号：YHSJ-I-1

所属类别：打滑开关 > 打滑检测器

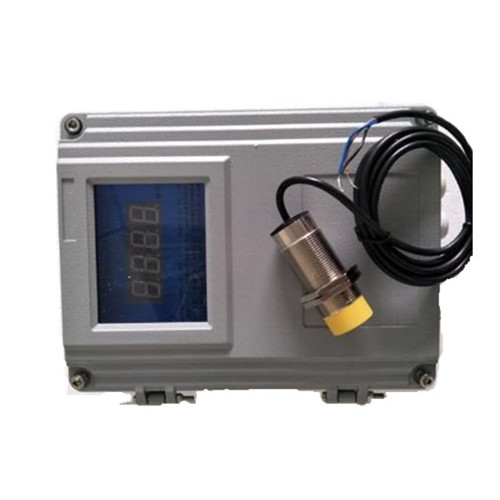

速度打滑检测器YHSJ-I-1

用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于煤矿行业、电力行业、粮食等行业的输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。

结构特性

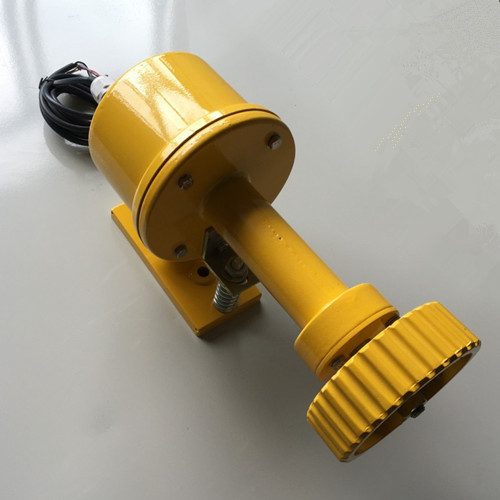

本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁制造，表面铣槽有耐磨打滑作用，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，壳体采用铝铸造，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，联接处配有密封圈，即使本机减轻重量与较好防水性能。本机内开关采用常闭型，若带速低于正常速度80%即可跳闸或停机。

速度打滑检测器YHSJ-I-1使用安装

本机应避免在起动和停止过程中投入使用，安装位置应选在胶带运行平稳出。

技术参数

使用环境条件

温度环境：-30℃-+75℃；

相对湿度：不大于80%；

工作原理

速度检测器水平安装在上行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁感应信号输入到控制电路中去，经放大，热后进行计数。算计数值与预置数比较，判断胶带的带速，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

主要技术参数

工作电压：AC220V±10% AC24V

测速范围：0。5m/s-5.0m/s

开关形式：常闭型、常开型

延长时间：10s

接点方式

本机出厂时已配电缆线，接线方式参照标牌所标线色。

接近开关LW-TES48-20BPA

速度旋转探测仪RD-11-8-E 斜拉链尾部，长皮带尾部用

跑偏开关GEJ-15-PDC24V/200mA

接近开关KPJ1ADC8- 12V5mA

SCJK-3C-K/T磁接近开关

耐高温双稳态磁感应开关JKT21-F00S 30/3A

拉绳开关XNDQ-ST-YT

行程开关M135.T1-P

非接触失速开关BNQS-PZ105
