产品名称：皮带打滑检测装置Q50-T

产品型号：Q50-T

所属类别：打滑开关 > 打滑检测装置

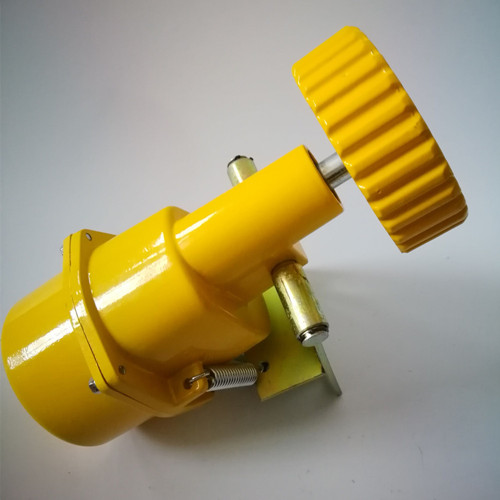

皮带打滑检测装置Q50-T

本机用于带式输送机运行中胶带与主动滚筒出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生，本机还可用于多条带式输送机的连锁启动和停机，低速抱闸或超速保护等。

皮带打滑检测装置Q50-T主要技术指标：

检测带速范围：0.8～3.5米／秒

供电电源：AC 380V (AC 220V), 2A, 50HZ；

绝缘电阻：≥ 20 MΩ

触点数量：一开一闭两组触点，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，双向动作；

触点容量：电压500V以下，电流2A以下

触点寿命：不大于10万次；

打滑率：25%～30%（可以用户要求而定）

工作环境：-30～+60

防护等级：IP54.

皮带打滑检测装置Q50-T工作原理

速度检测器水平安装在上行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，在脉冲盘旋转时传感器的磁感应信号输入到控制电路中去，经放大，热后进行计数。算计数值与预置数比较，判断胶带的带速，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

皮带打滑检测装置Q50-T结构特性

本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，触轮采用铸铁制造，表面铣槽有耐磨打滑作用，壳体采用铝铸造，联接处配有密封圈，即使本机减轻重量与较好防水性能。本机内开关采用常闭型，若带速低于正常速度80%即可跳闸或停机。

使用安装

本机应避免在起动和停止过程中投入使用，安装位置应选在胶带运行平稳出。
