产品型号：YFDH-III

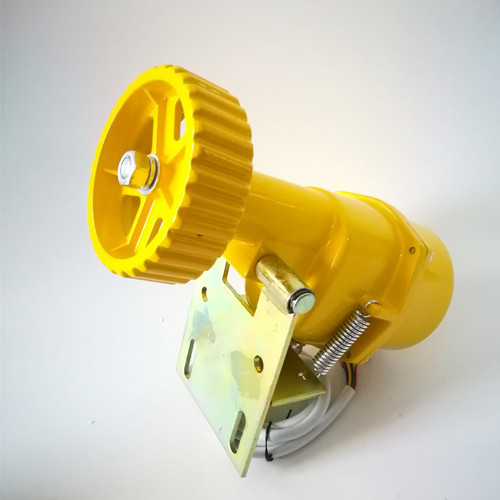

速度打滑开关YFDH-III
本机用于带式输送机运行中胶带与主动滚筒出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可用于多条带式输送机的连锁启动和停机，低速抱闸或超速保护等，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到广泛的应用。
结构特点
本机由继电器、连接轴、触轮、支臂等构成。安装方便，使用安全。由于安装在回程胶带的上面，整机运行平稳，且避免了老式产品出故障时对胶带的损伤。壳体采用铝合金铸造，表面采用静电喷塑涂覆工艺，漆膜均匀，附着力强。整机防护等级较高，可达IP66，适宜恶劣条件下工作。速度打滑开关YFDH-III
使用与安装
先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。
安装后满足下述要求：
打滑检测装置胶带运行方向顺向放置，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，触轮距胶带边缘200-300mm。
接线方式
本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色。
主要技术指标
1、检测模式：非接触式；
2、适应检测带速：0∽9.99米/秒；
3、可检测速度打滑率：0∽100%；
4、速度测量误差：< 0.1米/秒；
5、继电器运行寿命：10万次；
6、触点容量：AC220V 3A；
7、供电电压：AC220V 50Hz；
8、使用环境温度：-25°+65℃
9、转速显示范围：0∽9.99米/秒；
10、传感器防护等级：IP66；
速度打滑开关YFDH-III
工作原理
速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器中的继电器动作输出控制信号，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，速度可任意调节。
防爆型接近开关Ni8-G18-RZEX
接近开关TKJYCJ-D21-5Y
两级跑偏开关XPK-1245
两级跑偏开关XPK-2035
拉线开关KLT2-2\ 220VAC\2A
防爆两级跑偏开关BKPT1
感应开关HQA667386BD/99K
YFDH-I速度检测器
YFDH-II打滑检测器
，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。传真：0537-2228358
