产品名称：非接触式欠速打滑开关XLDH-F-II

产品型号：XLDH-F-II

所属类别：打滑开关 > 速度打滑开关

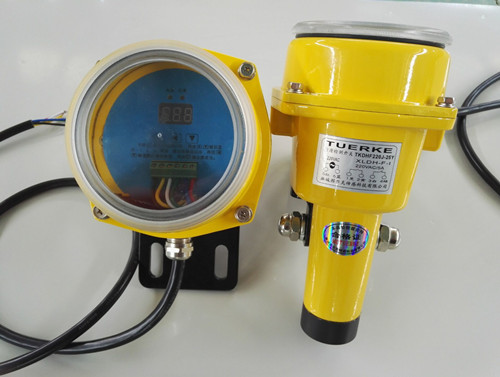

非接触式欠速打滑开关XLDH-F-II

本机是对轴转速及其它旋转设备的速度监测装置，具有非接触，无磨损，可靠性强，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，寿命长，结构于一体的特性，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，产品外壳采用防水，安装简便，可在恶劣环境中使用。

工作原理

比较所采集的脉冲信号值是否小于设置值，开关正常工作必须在被检测的转动轮上提供的一个采集脉冲信号的感应点，当监测到转速信号低于或高于正常转速范围后，开关输出一组开关信号，以供报警或停机。

技术参数

工作电源电压：AC220V

检测范围：0.5m/s-9.99m/s

脉冲6-120Hz;转速 0-3000rpm;

开机延时：7秒

开关与目标距离：2-5mm

开关数据：1阻常开 1组常闭

                     II型为2组常开2组常闭

触点容量：AC220v 50Hz 5A

探测指示器：当速度范围在设定范围内时，继电器输出，LED发亮有助于检测传感或检测接线故障。

接线方式

本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色。

非接触式欠速打滑开关XLDH-F-II

使用安装

感应面与开关间的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面，如果从动轮侧面无凹凸面，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，可以在从动轮内侧骨架上焊接——厚度为7mm铁片做感应面，感应面面积必须大于开关感应面（出厂时已配感应面）

注：有些输送机从动轮处无法安装的，可安装在与胶带紧密接触且在胶带运行中不会出现脱离胶带能正常运转的转触或滚轮处，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，某些安装位置可能需要现场制作安装支架，特殊情况下，如需从新调节开关速度是时，在安装好开关后，启动输送机，在输送机正常速度下逆时针方向调整开关内部电位器，使动作指示灯亮（表示欠速，继电器常开触点接通），再进行顺时针方向微调开关内部电位器，调整到动作指示灯由点亮变熄灭的位置，再顺时针方向旋转电位器1圈（打滑率）即可，开关输出开关信号报警，可根据实际使用要求增加打滑率圈数以达到检测重度打滑状态。
