产品名称：YHSJ-I速度打滑检测器

产品型号：YHSJ-I

所属类别：打滑开关 > 打滑检测器

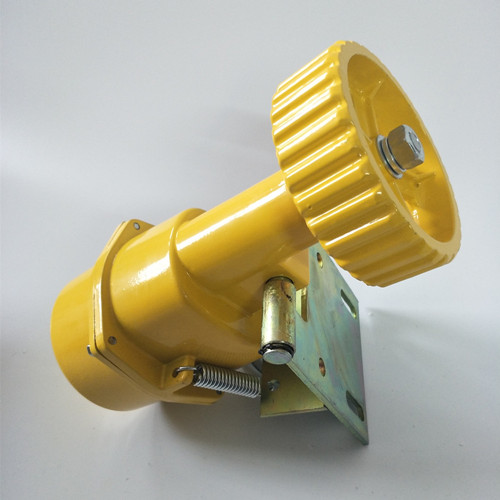

YHSJ-I速度打滑检测器

打滑开关YHSJ-I、YHSJ-II、 YHSJ-1、XLDH-II、XLDH-I

工作原理

当触轮随胶带机运行而带动速度检测器内的脉冲盘，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，在脉冲盘旋转时传感器进行计数，其计数值与预置数比较，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，判断胶带的带速，即：正常速度、打滑等。同时执行电路输出相应的开关信号。连接线简单方便，采用2线连接，直接与控制回路串连即可。

结构特性

触轮采用铸铁铸造，表面铣槽以耐磨打滑。

铸铝外壳，连接处配有密封圈，具有较好的防水性。

技术准确，工作稳定。

计数开关的预置数可根据用户需要进行设置。

技术指标

环境温度：-15℃-- +65℃；

相对湿度：不大于80%

工作电压：AC 220V±10%

测速范围：20 -- 999转/分钟；带速 0.6 -- 9.9米/秒

整体功耗：<15W

触点容量：二线开关 1A /220V ；

 四线开关 5A/380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等级：IP65 有良好的抗震动性，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，有较好的防水性

YHSJ-I速度打滑检测器适用场所

适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业
