产品名称：速度打滑开关HQJ-3050AGK

产品型号：HQJ-3050AGK

所属类别：打滑开关 > 速度打滑开关

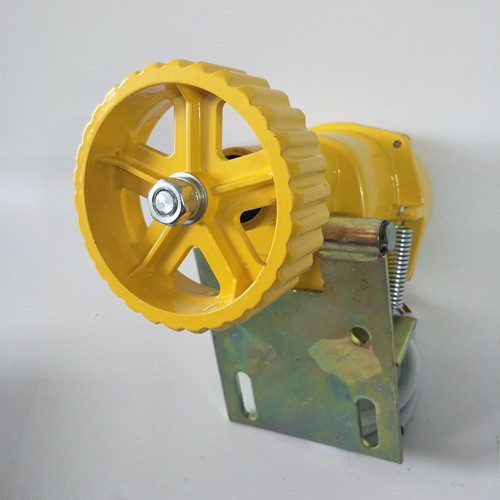

速度打滑开关HQJ-3050AGK

本机用于检测带式输送机在运行中的胶带与主动滚筒之间打滑，防止打滑所造成的严重事故，该检测器还可用于多条带式胶带机联锁启动和停机，低速抱闸保护。

 打滑检测器工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30％时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

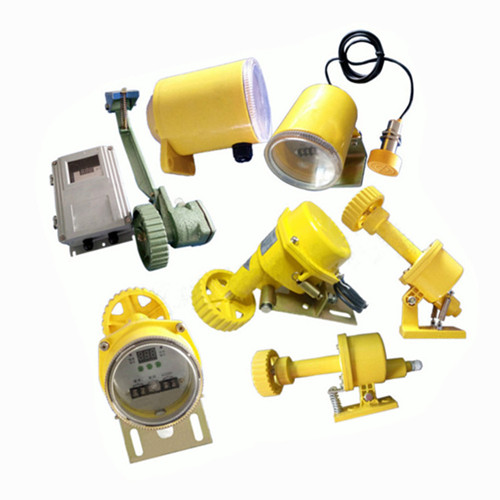

山东卓信速度打滑开关

JH-DH-I、JH-DH-II

JH-DH-III、XDH-HL

QSDH-I、QSDH-II

QSDH-III、YHSJ-J

JDK-1、JDK-2

HQSD-996HSL、GHK-KN-W、

3ESJ-I、3ESJ-II

3ESJ-J、HQJ-3050AGK

速度打滑开关HQJ-3050AGK使用条件及技术参数：

工作电压：AC220V

环境温度：-35-60℃

相对湿度：不大于95%(25℃时）

防护等级：IP65

工作位置：带式运输机上胶带下面。

在胶带机起车或停机过程中应不投入或投入无效。

输出接点数量：一常开、一常闭一组转换接点

触点容量：24-380V AC/DC 1:5A

动作方向：双向

安装使用与接线

安装时，可按下述要求并满足现场使用条件安装在带式输送机上胶带的下面，安装后应保证胶带有料情况下使用打滑检测器与胶带免平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，且安装位置保证在振动和抖动最小的地方，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，当采用检测器输出轴和从动滚轮轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常，使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货提出的要求生产制造的，由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适正常工作状态。
