产品名称：打滑传感器HQDH-G411旋转检测设备

产品型号：HQDH-G411

所属类别：打滑开关 > 速度打滑开关

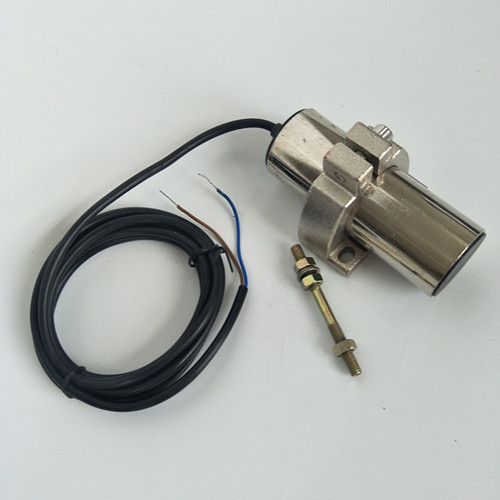

打滑传感器HQDH-G411旋转检测设备

打滑传感器HQDH-G411又名速度传感器、低速开关、速度开关、打滑开关。本产品主要用于皮带输送机、提升机、螺旋输送机、 研磨机、破碎机、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链(带)脱落等机械故障能及时处理，起到保护设备减少损失。

产品特点

●  非接触，无运动部件、无磨损、安全寿命长、维护费用低、适用于环境恶劣的现场。

●  一体化结构，免设置、调试，安装简单。

●  体积小、重量轻、寿命长

●  具有负载短路保护功能——误将旋转探测器直接接电源不会损坏旋转探测器。(不
      能超过1分钟)

●  输出信号既可与现场设备联锁使用，也可送达DCS控制系统

●  配有状态指示灯。设备正常运行时，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，指示灯“闪烁”；停机时，指示灯“常亮”。

打滑传感器HQDH-G411旋转检测设备

工作原理

 不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡死堵转，旋转探测仪安装在被动轴上如图1他是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关4-8毫米距离时为一个脉冲），以图一为例：通电瞬间速度开关通过串连的继电器使继电器吸合延时为设定的秒数，设备被动轴转动一圈需要给速度开关两个脉冲，如果速度开关设定在8秒，设备转动一圈小于8秒，速度开关通过串连的继电器无动作（继电器保持吸合），产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，当设备转动一圈大于8秒，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，速度开关认为

 已发生卡死堵转，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，通过串连的继电器使电继器跳脱(继电器断电)，保护设备。
