产品名称：DH-3打滑开关生产厂家

产品型号：DH-3

所属类别：打滑开关 > 速度打滑开关

DH-3打滑开关生产厂家

DH-3打滑检测器/速度的滑检测器,触轮采用铸铁铸造，表面铣槽以耐磨打滑。 铸铝外壳，连接处配有密封圈，具有较好的防水性。 技术准确，工作稳定。计数开关的预置数可根据用户需要进行设置。

DH-3打滑检测器使用环境条件

环境温度：-15℃～+65℃

相对湿度：不小于80%

工作电压：AC 220V±10% 50HZ

整体功耗：<15W

测速范围：20～999转/分钟；带速 0.6～9.9米/秒

触点容量：二线开关 1A /220V ； 四线开关 5A/380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等级：IP67

打滑开关DH-3速度开关工作原理

DH-3打滑检测器速度检测器用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。 需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。同时，执行电路输出相应的开关信号。

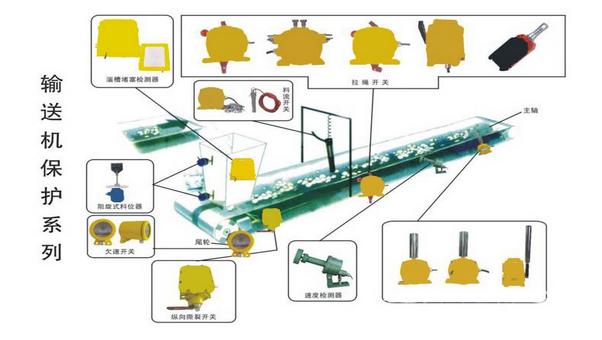

山东卓信公司专业生产销售：气动元件、接近开关、磁性开关、光电开关、皮带输送保护系统、双向拉绳开关、两级跑偏开关、打滑开关、溜槽堵塞开关、纵向撕裂开关、霍尔传感器、倾斜开关、井筒开关、矿用防爆磁性接近开关、欠速开关、电梯开关、失速开关等。

打滑开关DH-3速度开关结构特性

2、本机内开关采用常闭型，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，若带速低于正常速度80%即可跳闸或停机。1、本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁制造，表面铣槽有耐磨打滑作用，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，壳体采用铝铸造，联接处配有密封圈，即使本机减轻重量与较好防水性能；

打滑开关型号

XLDH-I、XLDH-II

XLDH-III、XLDH-F-I

XLDH-F-II、XLDH-F-III

XLDH-F-A、XLDH-F-S

DH-3、DH-III

SMS-T3、DH03E-1-W

DH01E-1-W、DH02E-1-W

DH03E-1-TH 、DH01E-1-TH

DH02E-1-TH打滑检测开关
