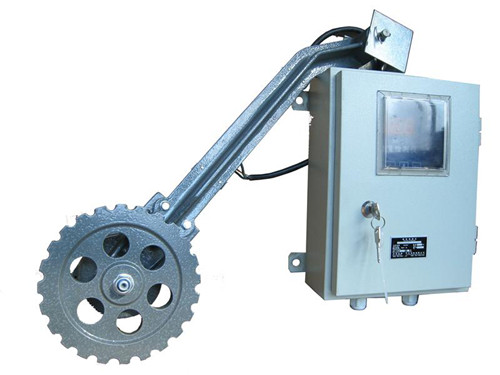

产品名称：DH-S速度检测装置，输送机打滑开关

产品型号：DH-S

所属类别：打滑开关 > 速度打滑开关

DH-S,速度检测装置，输送机打滑开关

打滑检测开关，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，也叫皮带速度检测仪，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，是用来检测带式输送机在运行过程中出现的胶带与从动滚筒之间的打滑，防止打滑所造成的恶性事件。

打滑检测器的型号：DH-S打滑检测仪

打滑检测开关工作原理：

传感头把所检测的带速变成脉冲信号，送入89C51单片机在单位时间内计数，然后同预置的带速相比较，做出大于、等于或小于的判断，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，使对应的控制继电器吸合

当被监测的运输皮带的运行速度低于（高于）预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生。可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。·皮带速度检测器具有一个（或二个）1～999转/分钟可任意设定的报警点。

打滑检测开关的主要技术参数

检测带速度范围（m/s）：0~9.99

检测转数范围（r/s）：0~9.99

检测带速误差(m/s)：±0.02

开机延时时间(s)：0~9999

延时执行时间(s)：0~15

速度检测开关工作的环境：

海拔高度不高于2000M
环境温度0℃-60℃
相对湿度：不大于58%（+30℃时）
大气压力：80-110KPa
传感头与控制箱接线距离长度不大于100M

DH-S皮带打滑检测仪是由传感器和控制箱组成，采用微型单片计算机技术，具有很好的稳定性与抗干扰性，适用于带式输送机需要检测带速的地方，是理想的检测控制设备。分S、V两种型号，区别在于V型有五位数码显示及模拟量输出。
