产品名称：DH03E-1-TH打滑开关，皮带机打滑检测装置

产品型号：DH02E-1-TH

所属类别：打滑开关 > 速度打滑开关

DH03E-1-TH打滑开关，皮带机打滑检测装置

型号：DH03E-1-TH、XT-SS-1D、XDH-HL

产品名称：皮带机打滑开关，皮带速度检测装置

品牌：TUERKE/山东卓信

DH03E-1-TH用于对输送机进行线性检测的新型装置,对带速进行实时检测.

DH02E-1-TH已广泛用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段。

DH02E-1-TH开关属真正的欠速开关，在国内具有领先水平。当设备出现异常，转速低于正常转速的三分之二时，输出“异常慢转”信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。

用途

DH02E-1-TH打滑开关广泛应用于提升机、皮带机、等机械传动设备因电器、机械故障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。带速每秒1.5—2.5米，重量 5.8公斤。

工作原理

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

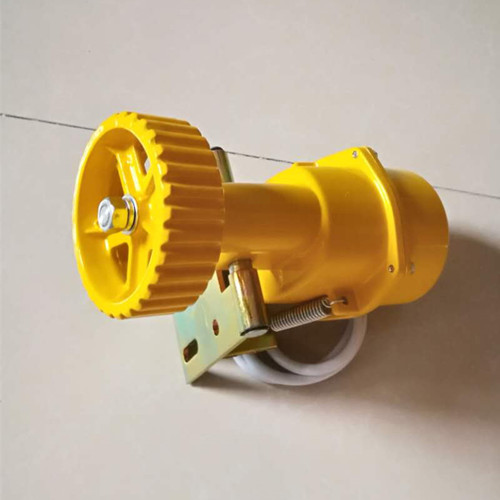

当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。

工作原理：速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。

主要技术参数

a.工作电压 AC 220V/380V±10% 50Hz

b.输入信号 10mV～10V
c.测速范围 20～999/min
d.整机功耗<15W
e.触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30%
结构特性：

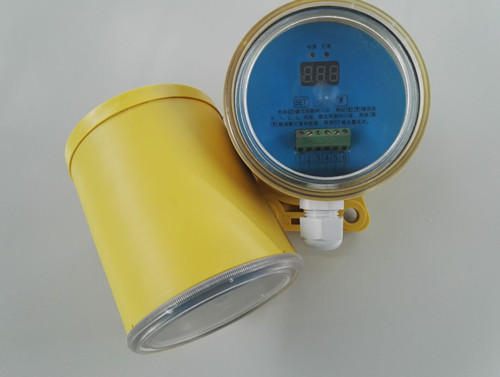

1.本机由控制箱与传感器两部份组成，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

工作电源：AC220V 频率 50-60Hz
2、 温度范围：-20℃～+70℃
3、 启动延时：约10秒钟
4、 触点容量：240V/AC,3A,输出值一组常开,一组常闭
5、 转 速: 30-100转/分.

打滑开关型号

DH03E-1-TH 、DH02E-1-TH

DH02E-1-TH、XT-SS-1D

打滑检测器型号

XDH-HL、YHSJ-II

DH02E-1-WW、XTD-SH

打滑检测装置

JYB/RDC-B、KBJ-220Y

XT-SS-1D、XDH-HL

DH03E-1-TH皮带机打滑检测装置
