产品名称：JSB-HDJ-Ⅲ电脑式红外线打滑检测带速显示装置

产品型号：JSB-HDJ-Ⅲ

所属类别：打滑开关 > 打滑检测装置

JSB-HDJ-Ⅲ电脑式红外线打滑检测带速显示装置

一概述

JSB/HDJ-Ⅲ电脑式红外线打滑检测带速显示装置采用红外线检测、CPU中央微处理机技术，对胶带运输机的各种不同带速实时进行检测、显示，当胶带发生打滑时给予警告和报警的控制与保护。它具有反应速度快、误差小，调整灵活、使用方便、保护性能优良的特点，是本公司新一代智能性产品。

二、外形及型号含义

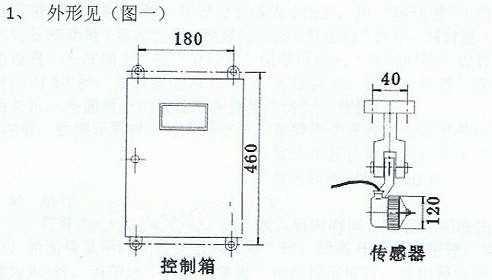

1、外形见图

JSB/HDJ-Ⅲ电脑式红外线打滑检测带速显示装置

2、型号含义

3、

三、功能说明

1、面板

2、功能

为了适应各种情况，用户可自己设置本产品使用参数，如：报警带速，警告带速，延时时间等。同时，该机还具有停机自动复位功能。

1) 显示区域：四位数码显示，亮度高、成本高、成本低。

2) 指示区域：是LED发光二级管，其中电源指示为绿色，警告黄色，报警为红色，消音指示为绿色。

3) 输入区域：四个输入键分别为，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，复位键、加一键、减一键、消音键（左右移动键）。

4) 设置

在关机以后，将面板上的拨位开关拨到“设置”位置，开机即进入“报警”带速设置，用“加一减一键”设置数据，数据为米/秒（比如，需要设置报警带速为1.8米/秒，则设置数值为0180），用“移动键”（消音键在设置数据时是移动键）移动位置，设置好后按“复位键”保存；同时进入“警告”带速值设置，方法同上。按“复位键”保存后进入“延时时间”设置（如设置延时时间为10秒，则设置为0010），方法同上，按“复位键”保存。数据确认后关机。将面板上的拨位开关拨到“运行”位置。

注意：数据设置时，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，通常情况下，报警带速设置为正常带速的60%

                              警告带速设置为正常带速的80%。

                              投入延时时间为10秒。

5）运行

   打开电源设备运行后，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，显示投入延时时间，随着时间增长，延时时间减小，当面板显示时间设定值为“零”时，设备开始检测带速，实时显示，显示值为米/秒。当带速下降到“警告”带速设定值时，发出警告信号（救护车音响），非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，同时输出开关量警告信号；当带速下降到“报警”带速设定值时，发出报警音响（消防车音响），同时输出开关量报警信号。警告与报警音响时，按消音键可消音。在以上二种状态时，可以按复位键使机器复位，它与开机复位的区别是无延时过程。

6）输出

7）本装置打滑信号的输出，采用继电器接点输出。其中，报警：一组常开，一组常闭：警告，一组常开，一组常闭。

四、技术指标

1. 适应检测带速：0∽9.999m/s

2. 可检测的速度打滑率: 0∽100%   转速0∽1500r/pm

3. 传感头传输距离≤1000m

4. 传感器滚筒与胶带线速度误差为0.1%

5. 继电器运行寿命:10万次.

6.  触点容量:AC220V 3A

7.  供电电压: AC220V 50Hz

8.  防护等级:控制箱IP54;传感器IP65

9.  带速显示范围: 0∽9.999m/s

10. 保护投入延时时间,随意\可调.
