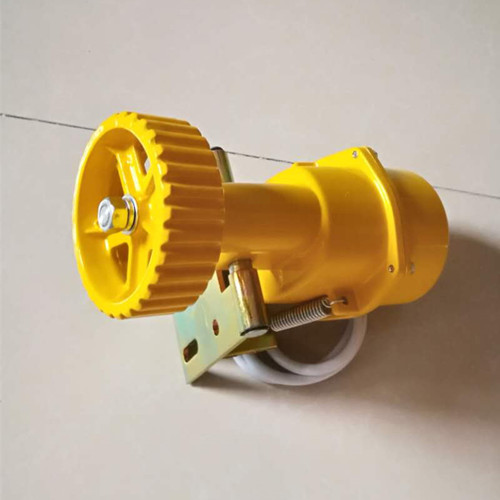

DH-III接触式打滑检测器

一、概述：

DH-III型打滑检测器，适用于检测带式输送机在运行中出现的胶带与主动滚筒之间打滑，防止打滑所造成的恶性事故，是一种对输送机带速进行实时检测的装置，已广泛应用于煤矿行业、电力行业、粮食等行业的输送机系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。所以检测器的可靠性及检测精度大大提高，用户可按所设带速要求自行设定，并实现启动过程延时或启动过程自适应方式，使检测器更稳定，更可靠。

二、使用条件及技术参数

1.海拔高度低于2000m

2.环境温度：－35℃―＋60℃

 3.相对湿度：不大于95％

4.大气压力：80――110kpa

5.防护等级：IP67

6.工作位置：安装在改向滚筒上或带式输送机上胶带下面

 7.在胶带机起车或停机过程中检测器自行延时，带速正常开始检测。

 8.输出接点数量：一常开一常闭一组转换接点

 9.动作方向：双向

三、工作原理

检测器通过触轮与胶带紧密的接触，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，当触轮和运动的胶带以线速度运动时，本装置内部检测传感器由红外线收发光源不断遮挡，输出脉冲信号，由光电隔离后进入计数单元，同时又反映胶带的实际带速。胶带的运动信息通过红外线光电传感器输入单片机脉冲信号，单片机接到信息后进行运算判断处理，对运行的胶带失速情况进行监控，当运行的胶带速度低于正常速度的25-30％，发出一开关信号，用户可利用这一开关信号在自己的控制网络实现失速停机，防止由胶带打滑而造成的生产事故。

 打滑开关整体结构可以安装在胶带机的任意位置，触轮与胶带无磨损、反映速度快、精度高、误差小、安装调整方便等特点。

四、安装方法

1．本装置安装时，可按下述要求并满足现场使用条件安装在带式输送机上胶带的下面，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动小和胶带抖动小的地方。

2．安装要保证触轮轴线和胶带平行，且运动方向同胶带运行方向平行。

 3．用户可根据胶带机尺寸高度配置安装支架，安装时保证触轮和胶带面在弹性范围内，即支架和胶带面垂直即可。

五、使用与接线

    用户在使用DH-III型打滑检测器时，只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产加工的。由于理论上的带速和实际胶带运行速度有差异，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，用户届时可按我厂提供的调整办法适当的调整以切合实际正常工作状态。

打滑开关型号

XLDH-I、XLDH-II、XLDH-III、XLDH-F-I

XLDH-F-II、XLDH-F-III、XLDH-F-A

XLDH-F-S、DH-II,DH-III,DH-I
